Cuestión nº7 · Tecnología e Ingeniería II PAU Madrid Ordinaria 2024

Cuestión nº7

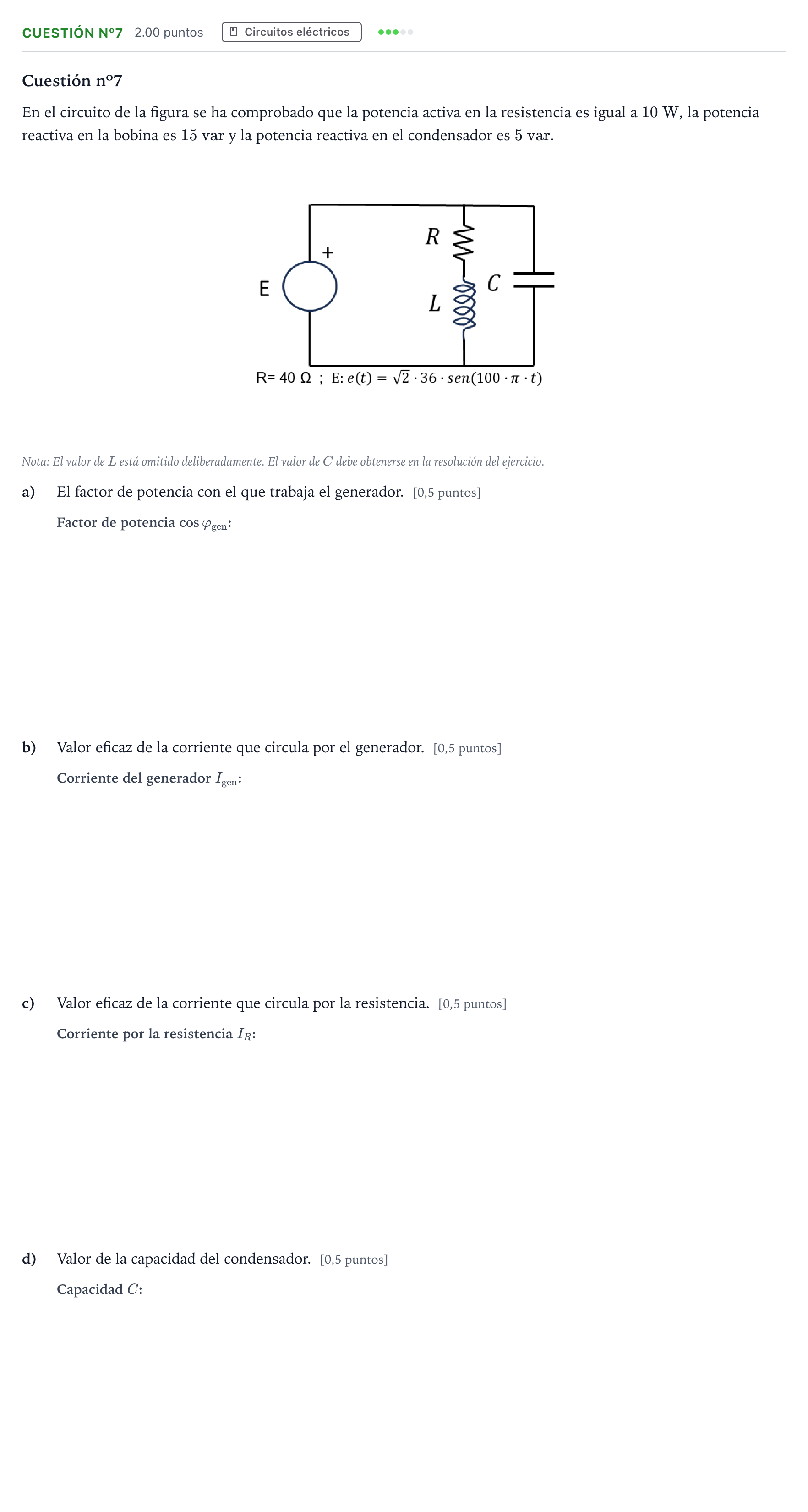

En el circuito de la figura se ha comprobado que la potencia activa en la resistencia es igual a $10\text{ W}$, la potencia reactiva en la bobina es $15\text{ var}$ y la potencia reactiva en el condensador es $5\text{ var}$.

Nota: El valor de $L$ está omitido deliberadamente. El valor de $C$ debe obtenerse en la resolución del ejercicio.

a)

El factor de potencia con el que trabaja el generador. [0,5 puntos]

b)

Valor eficaz de la corriente que circula por el generador. [0,5 puntos]

c)

Valor eficaz de la corriente que circula por la resistencia. [0,5 puntos]

d)

Valor de la capacidad del condensador. [0,5 puntos]
