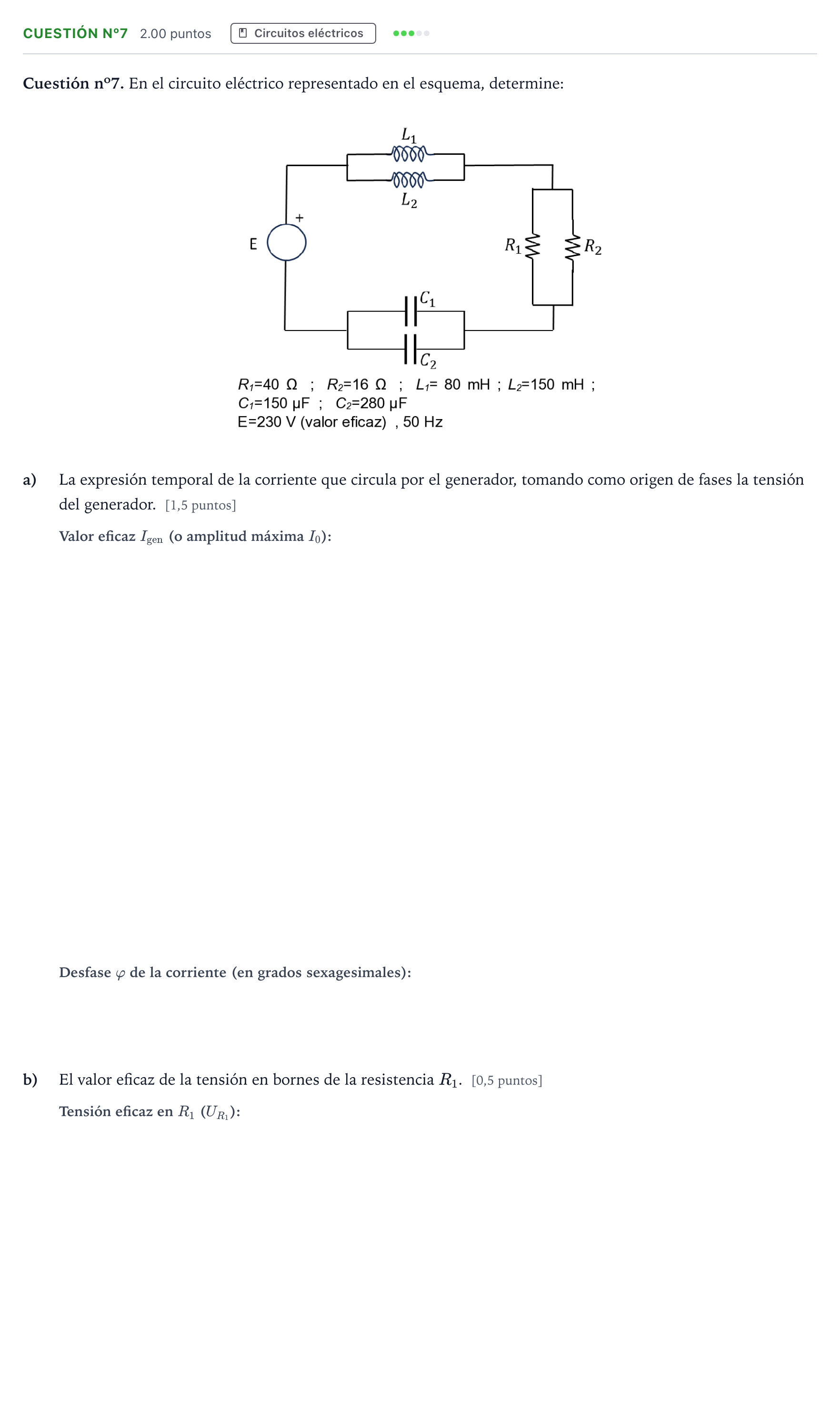

Cuestión nº7 · Tecnología e Ingeniería II PAU Madrid Extraordinaria 2024

a) Valor eficaz I_gen o amplitud de la corriente del generador:

Solución: $15{,}82$ A / $22{,}37$ A

a) Desfase φ de la corriente respecto de la tensión:

Solución: $-38{,}21$ °

b) El valor eficaz de la tensión en bornes de la resistencia R1. (0,5 puntos)

Solución: $180{,}7$ V / $0{,}1807$ kV / $180700$ mV
