Cuestión 4.1 · Tecnología e Ingeniería II PAU Madrid Extraordinaria Coincidencias 2026

Tema: Circuitos eléctricos · Del examen Extraordinaria Coincidencias (2026)

Enunciado

En el circuito de la figura se sabe que el generador está entregando una potencia activa de valor igual a 400 W400\text{ W} y una potencia aparente de 500 VA500\text{ VA}.

Datos:

R=4 ΩR = 4\ \Omega

a)

El valor eficaz de la corriente IRI_R que circula por la resistencia. (0,5 puntos)

b)

El valor de la reactancia capacitiva XCX_C. (0,5 puntos)

c)

El factor de potencia del generador. (0,5 puntos)

d)

El valor eficaz de la fuerza electromotriz EE. (0,5 puntos)

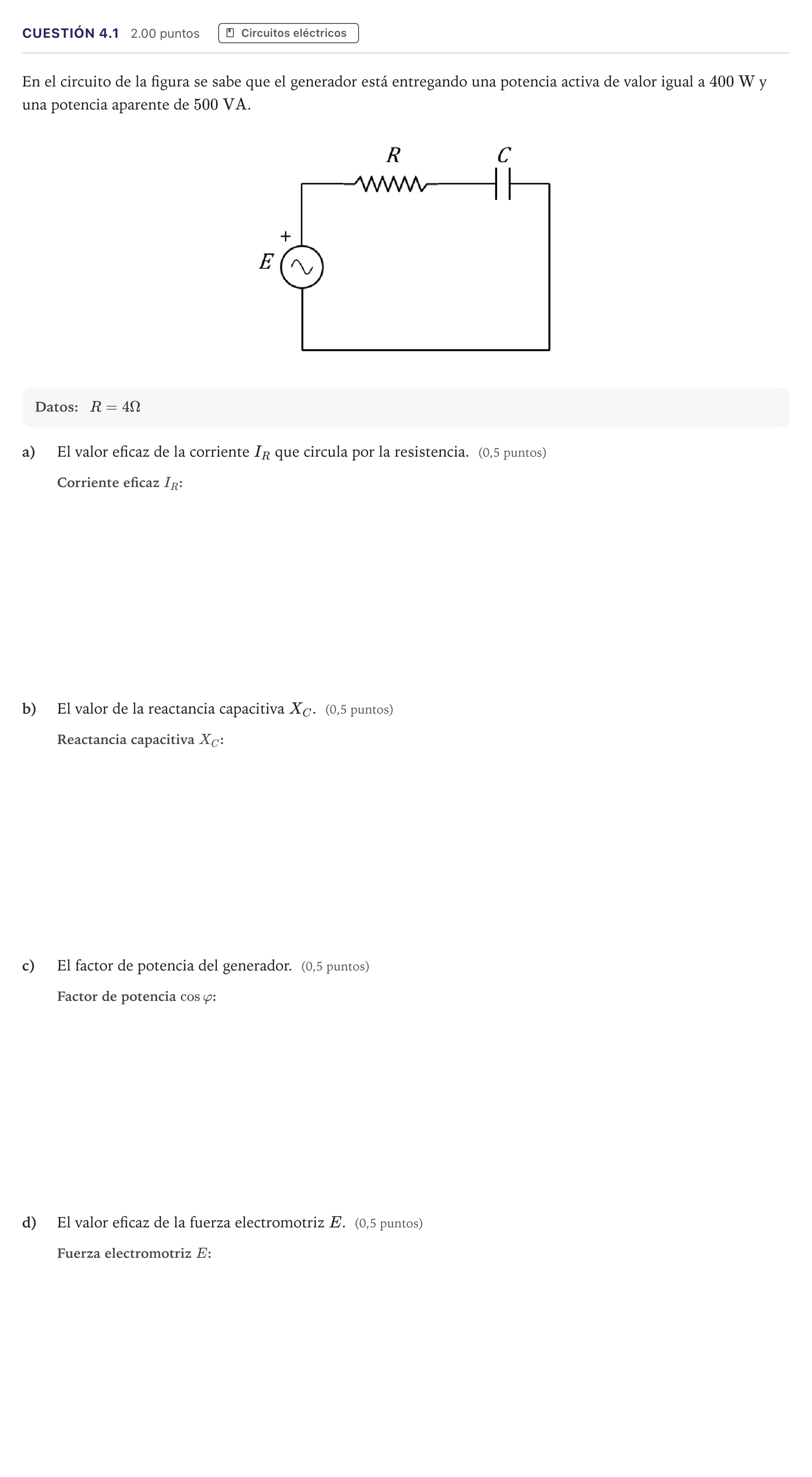

Enunciado: Cuestión 4.1 · Tecnología e Ingeniería II PAU Madrid Extraordinaria Coincidencias 2026

Solución

Según los criterios oficiales de corrección

a) El valor eficaz de la corriente IRI_R que circula por la resistencia.

Solución: 10 A / 10000 mA

b) El valor de reactancia capacitiva XCX_C.

Solución: 3 Ω / 0,003 kΩ

c) El factor de potencia del generador.

Solución: 0,8

d) El valor eficaz de la fuerza electromotriz EE.

Solución: 50 V / 0,05 kV
