Ejercicio B3 · Dibujo técnico II PAU Madrid Ordinaria 2024

Tema: Sistema Diédrico · Del examen Ordinaria (2024)

Enunciado

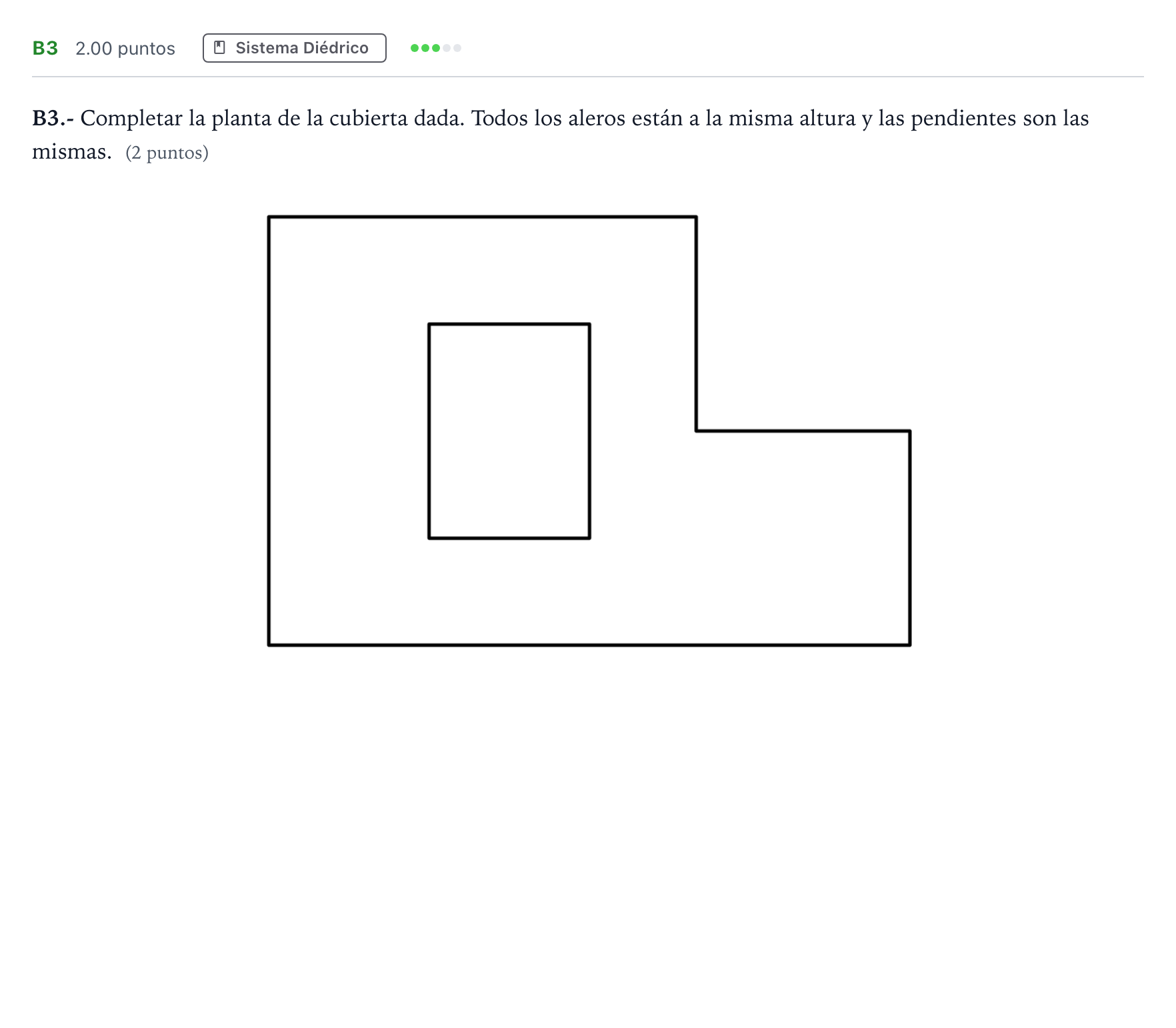

B3.- Completar la planta de la cubierta dada. Todos los aleros están a la misma altura y las pendientes son las mismas. (2 puntos)

Enunciado: Ejercicio B3 · Dibujo técnico II PAU Madrid Ordinaria 2024

Solución

Según los criterios oficiales de corrección

Completar la planta de la cubierta dada. Todos los aleros están a la misma altura y las pendientes son las mismas.

Solución: Resolución gráfica completa de la cubierta mostrando todas las limatesas (a 45° en las esquinas ortogonales exteriores), limahoyas en los entrantes y cumbreras horizontales intermedias que delimitan los diferentes faldones.
