Ejercicio B2 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2024

Tema: Sistema Diédrico · Del examen Extraordinaria Coincidencias (2024)

Enunciado

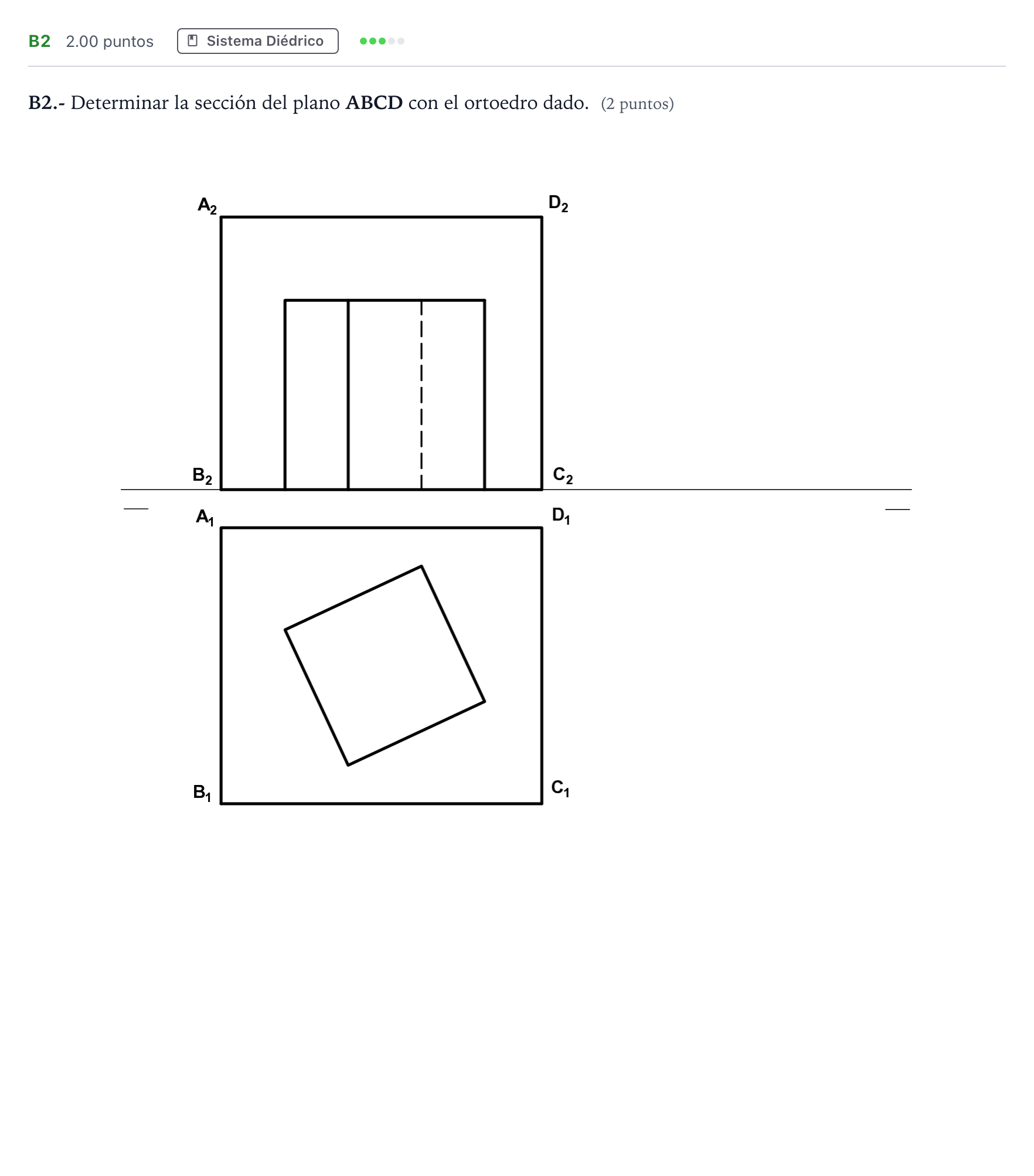

B2.- Determinar la sección del plano ABCD con el ortoedro dado. (2 puntos)

Enunciado: Ejercicio B2 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2024

Solución

Según los criterios oficiales de corrección

Determinar la sección del plano ABCD con el ortoedro dado.

Solución: Sección poligonal obtenida proyectando en el perfil y devolviendo los vértices de intersección a las proyecciones diédricas horizontal y vertical.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
