Ejercicio A2 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2024

Justificar razonadamente la construcción realizada.

Solución: Todas las paralelas a $h$ que cortan a $s$ están situadas en el plano definido por la recta $s$ y una recta $g$ paralela a $h$ que corte a $s$. La recta buscada $p$ debe estar en dicho plano y pasar por el punto de intersección $P$ de la recta $r$ con dicho plano.

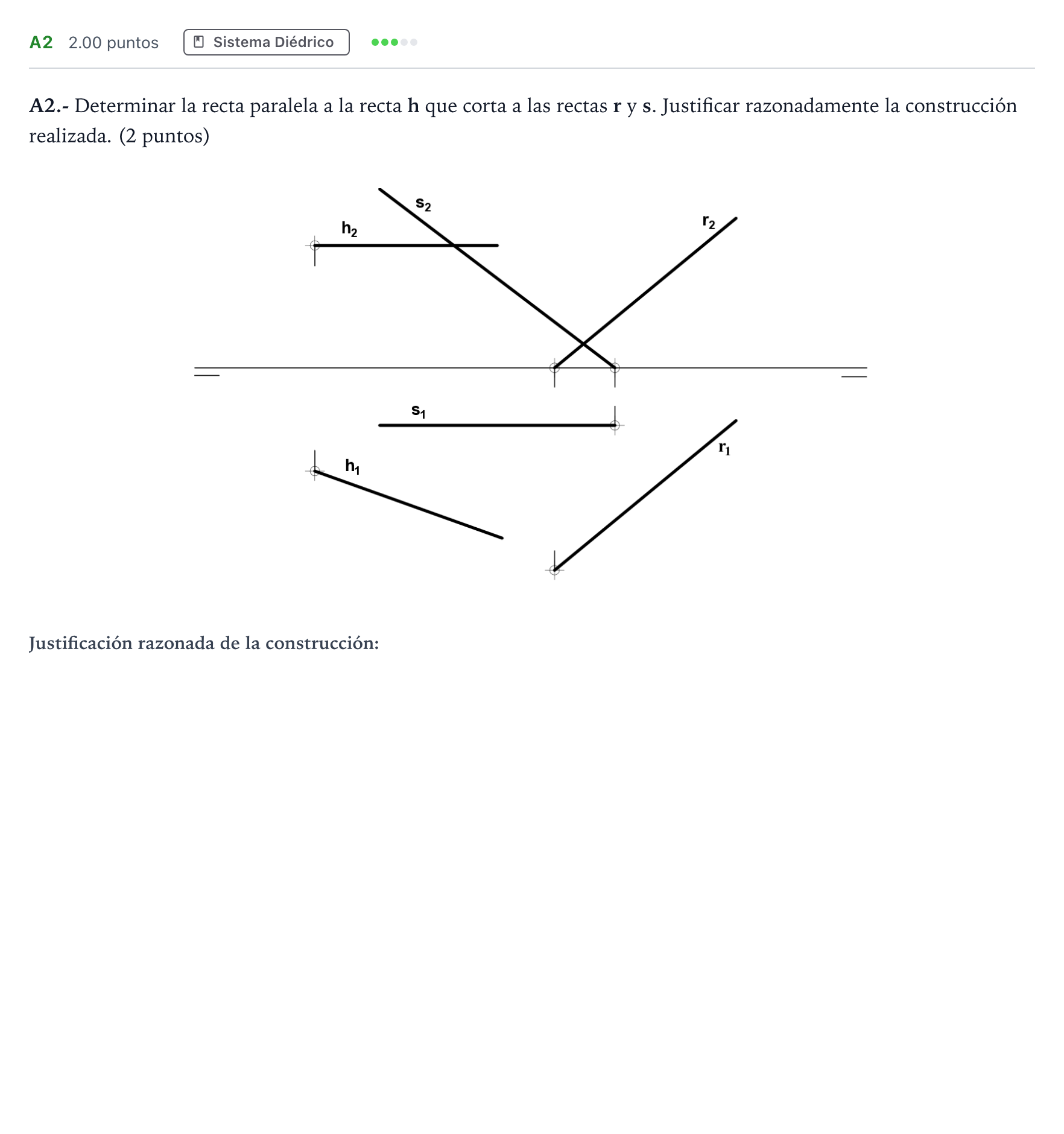

A2.- Determinar la recta paralela a la recta h que corta a las rectas r y s. (Resolución gráfica)

Solución: Construcción de las proyecciones $p_1$ y $p_2$ de la recta solución $p$, que pasa por el punto $P(P_1, P_2)$ de intersección de la recta $r$ con el plano que contiene a $s$ y es paralelo a $h$, siendo paralela a $h$.
