Ejercicio A2 · Dibujo técnico II PAU Madrid Ordinaria 2024

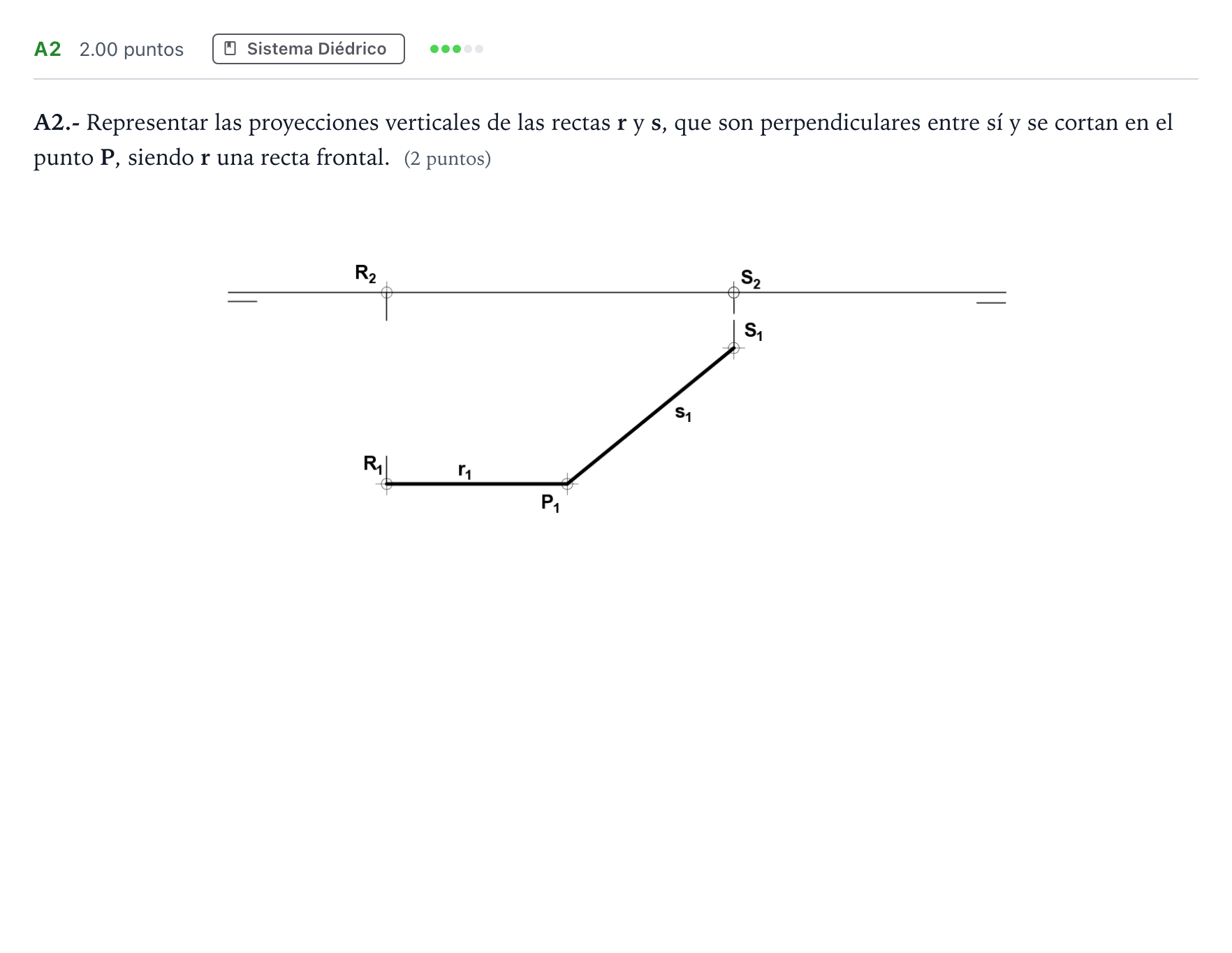

A2.- Representar las proyecciones verticales de las rectas r y s, que son perpendiculares entre sí y se cortan en el punto P, siendo r una recta frontal.

Solución: Proyecciones verticales $r_2$ y $s_2$ con el punto $P_2$ obtenido sobre el arco capaz de $90^\circ$ del segmento $R_2-S_2$.
