Ejercicio A3 · Dibujo técnico II PAU Madrid Modelo 2024

Tema: Sistema Diédrico · Del examen Modelo (2024)

Enunciado

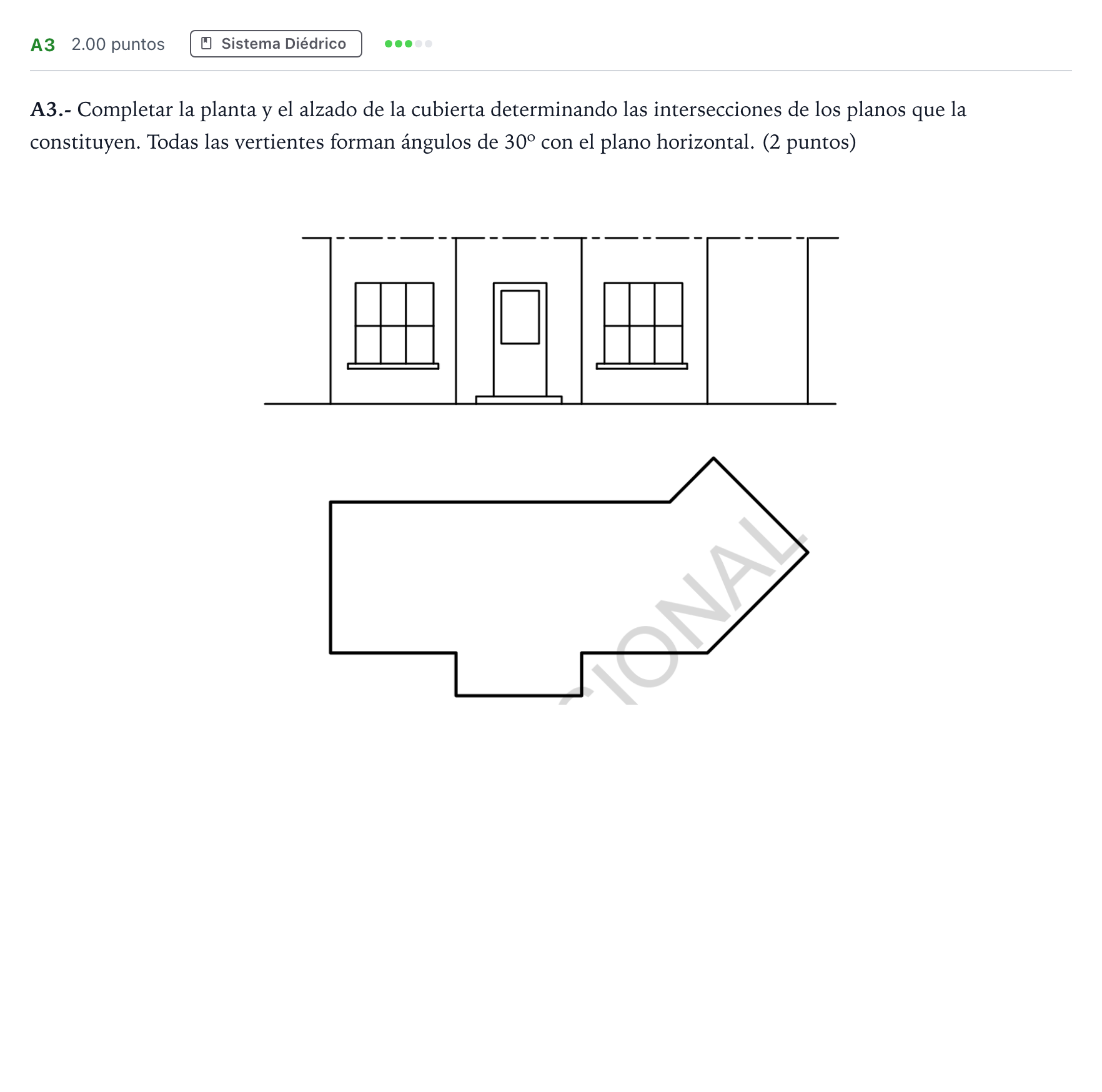

A3.- Completar la planta y el alzado de la cubierta determinando las intersecciones de los planos que la constituyen. Todas las vertientes forman ángulos de 30º con el plano horizontal. (2 puntos)

Enunciado: Ejercicio A3 · Dibujo técnico II PAU Madrid Modelo 2024

Solución

Según los criterios oficiales de corrección

A3.- Completar la planta y el alzado de la cubierta determinando las intersecciones de los planos que la constituyen. Todas las vertientes forman ángulos de 30º con el plano horizontal. (2 puntos)

Solución: Construcción geométrica en planta y alzado de las vertientes de la cubierta con pendientes a 30º.
