Ejercicio B3 · Dibujo técnico II PAU Madrid Extraordinaria 2024

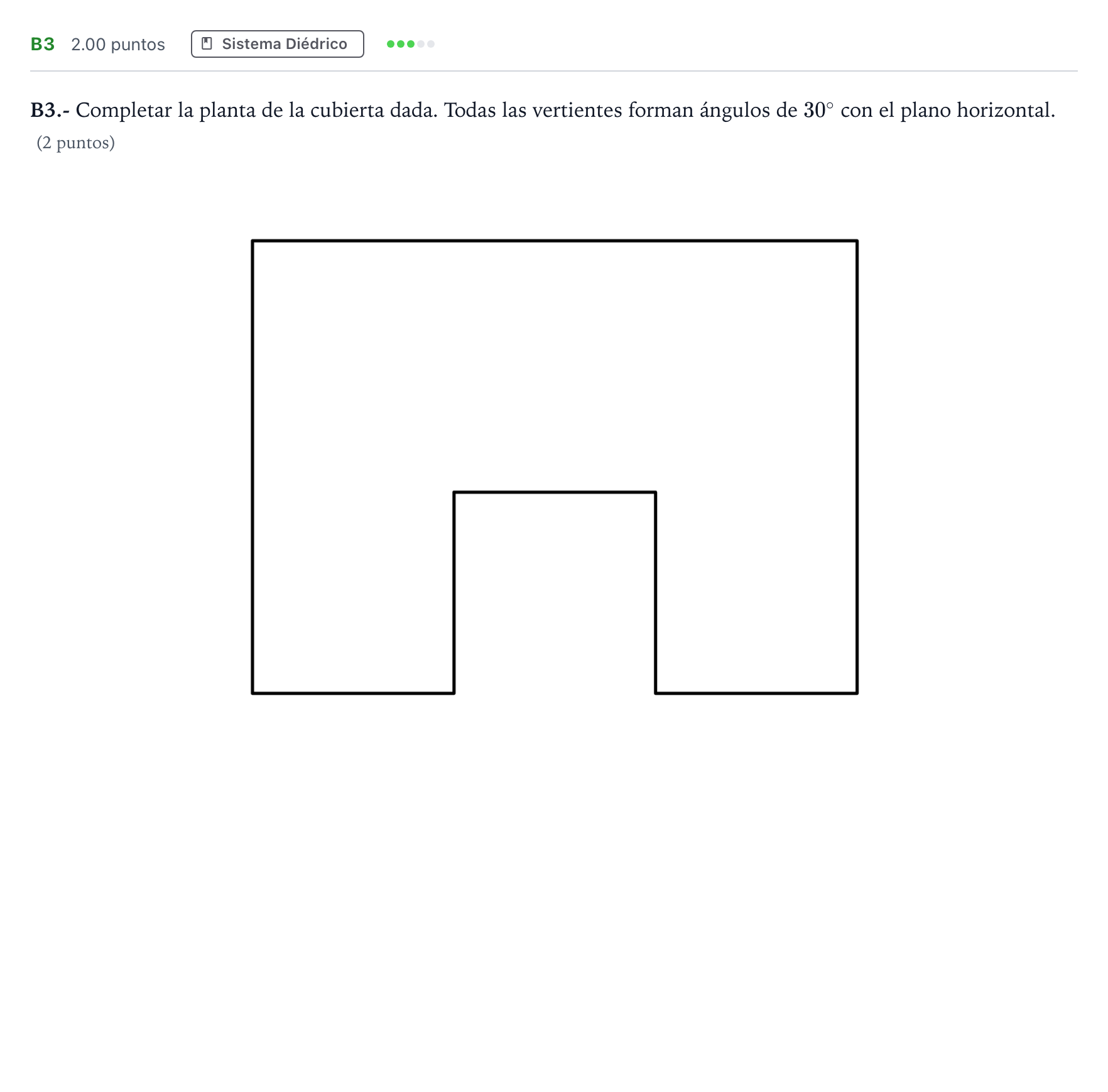

B3.- Completar la planta de la cubierta dada. Todas las vertientes forman ángulos de 30º con el plano horizontal. (2 puntos)

Solución: La resolución completa de la cubierta presenta: - Limatesas a $45^\circ$ en las esquinas convexas exteriores e inferiores de los dos cuerpos salientes. - Limahoyas a $45^\circ$ en los dos vértices cóncavos del patio interior. - Cumbreras horizontales paralelas a los aleros que unen las intersecciones correspondientes.
