Pregunta 2.1 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2025

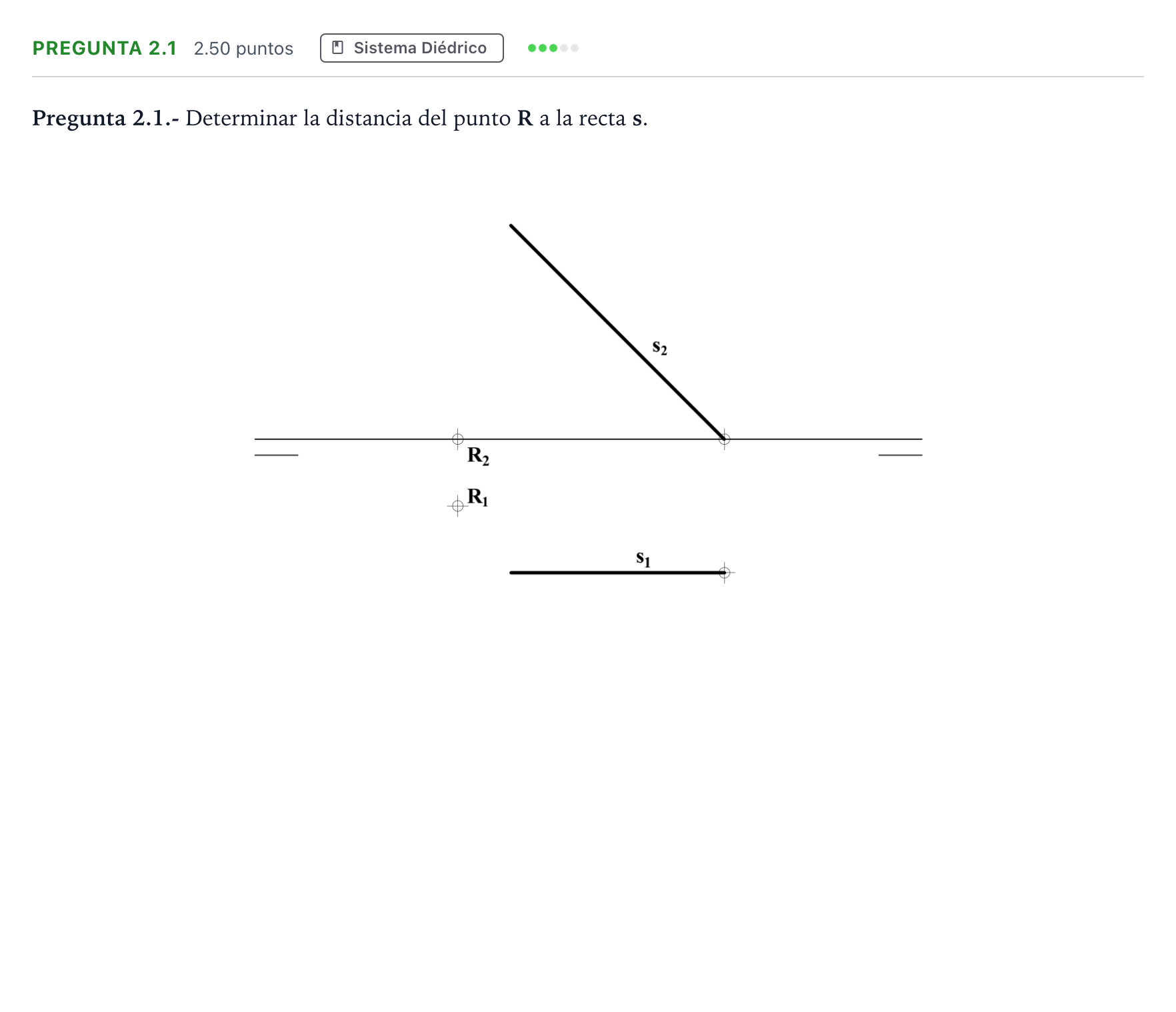

2.1.- Determinar la distancia del punto R a la recta s.

Solución: Construcción de la distancia $d = RP$ en verdadera magnitud: 1. Traza desde $R_2$ la perpendicular a $s_2$, obteniendo la proyección vertical $d_2$ y la intersección $P_2$. 2. Referir $P$ sobre $s_1$ para obtener $P_1$, uniendo con $R_1$ para obtener la proyección horizontal $d_1$. 3. Obtener la verdadera magnitud del segmento $RP$ mediante un giro (o triángulo de rebatimiento) alrededor de un eje vertical por $R$, resultando el segmento $R_2P_0$ de longitud $d$.
