Ejercicio B2 · Dibujo técnico II PAU Madrid Extraordinaria 2021

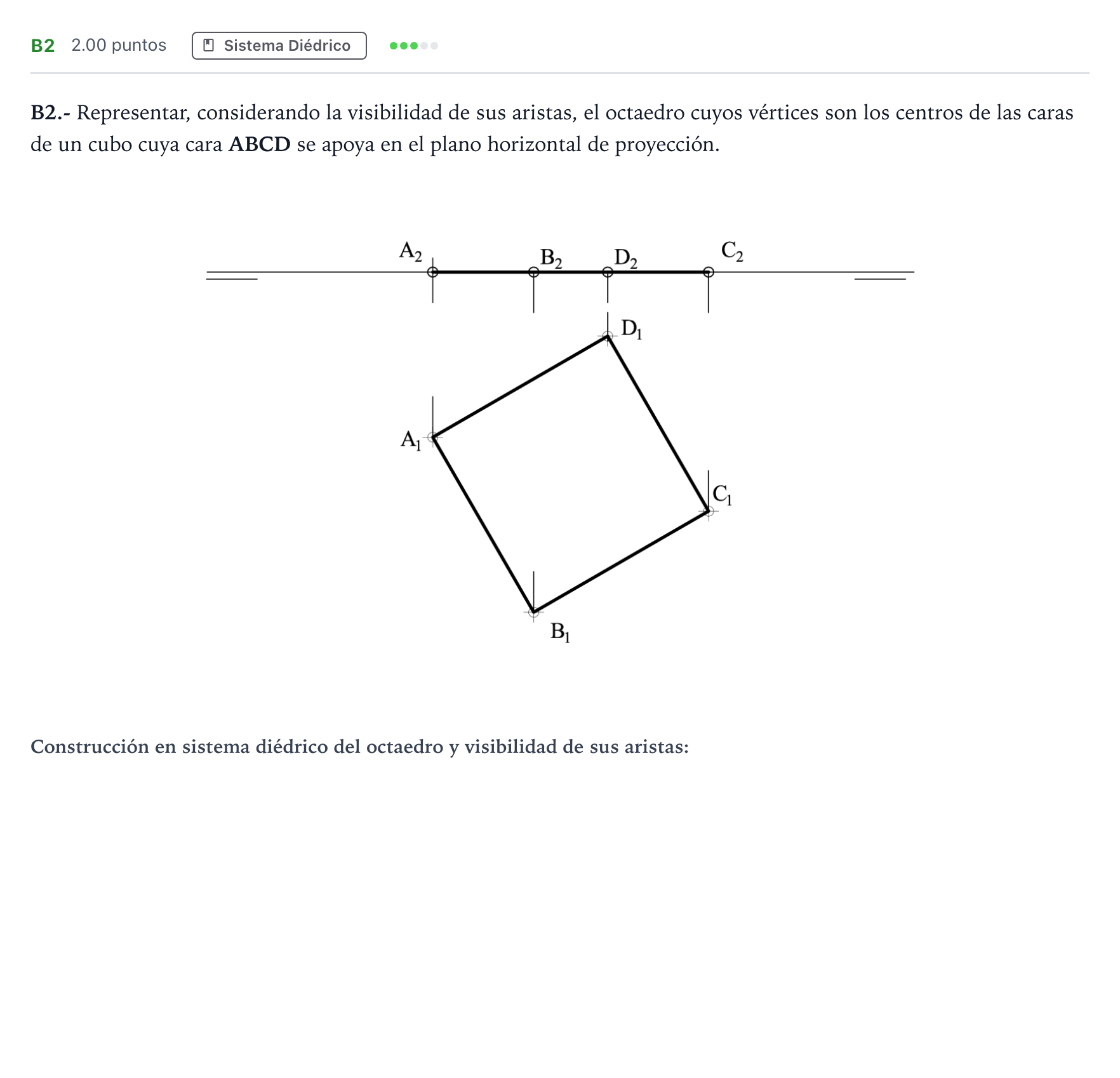

Representar, considerando la visibilidad de sus aristas, el octaedro cuyos vértices son los centros de las caras de un cubo cuya cara ABCD se apoya en el plano horizontal de proyección.

Solución: El octaedro tiene sus seis vértices en los centros geométricos de las seis caras del cubo de referencia. En proyección horizontal se observan cuatro caras visibles formando un cuadrado con las diagonales visibles. En proyección vertical se representan las aristas vistas continuas y las traseras o interiores ocultas con línea discontinua.
