Ejercicio B3 · Dibujo técnico II PAU Madrid Modelo 2023

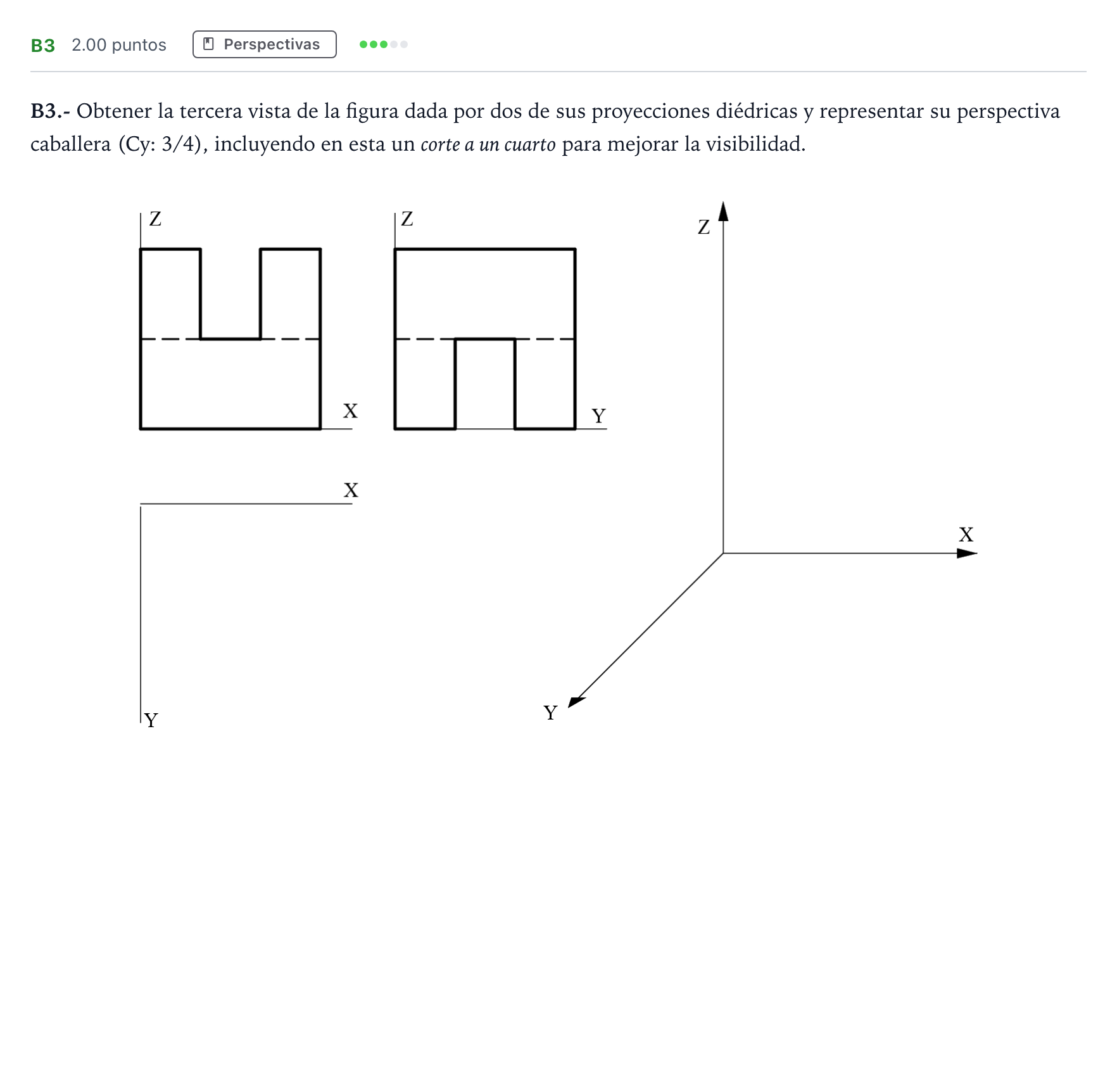

B3.- Obtener la tercera vista de la figura dada por dos de sus proyecciones diédricas y representar su perspectiva caballera (Cy: 3/4), incluyendo en esta un corte a un cuarto para mejorar la visibilidad.

Solución: Resolución: 1. Planta: Representación del contorno cuadrangular dividido en tercios, con las ranuras perpendiculares continuas y discontinuas que reflejan los cajeados superior e inferior cruzados. 2. Perspectiva caballera con corte a un cuarto: Disposición en los ejes normalizados con coeficiente de reducción $C_y = 3/4$ a lo largo del eje Y; supresión del cuadrante anterior derecho o izquierdo pertinente y rayado normalizado a 45° en las zonas de corte de material sólido.
