Ejercicio A3 · Dibujo técnico II PAU Madrid Extraordinaria 2023

Tema: Perspectivas · Del examen Extraordinaria (2023)

Enunciado

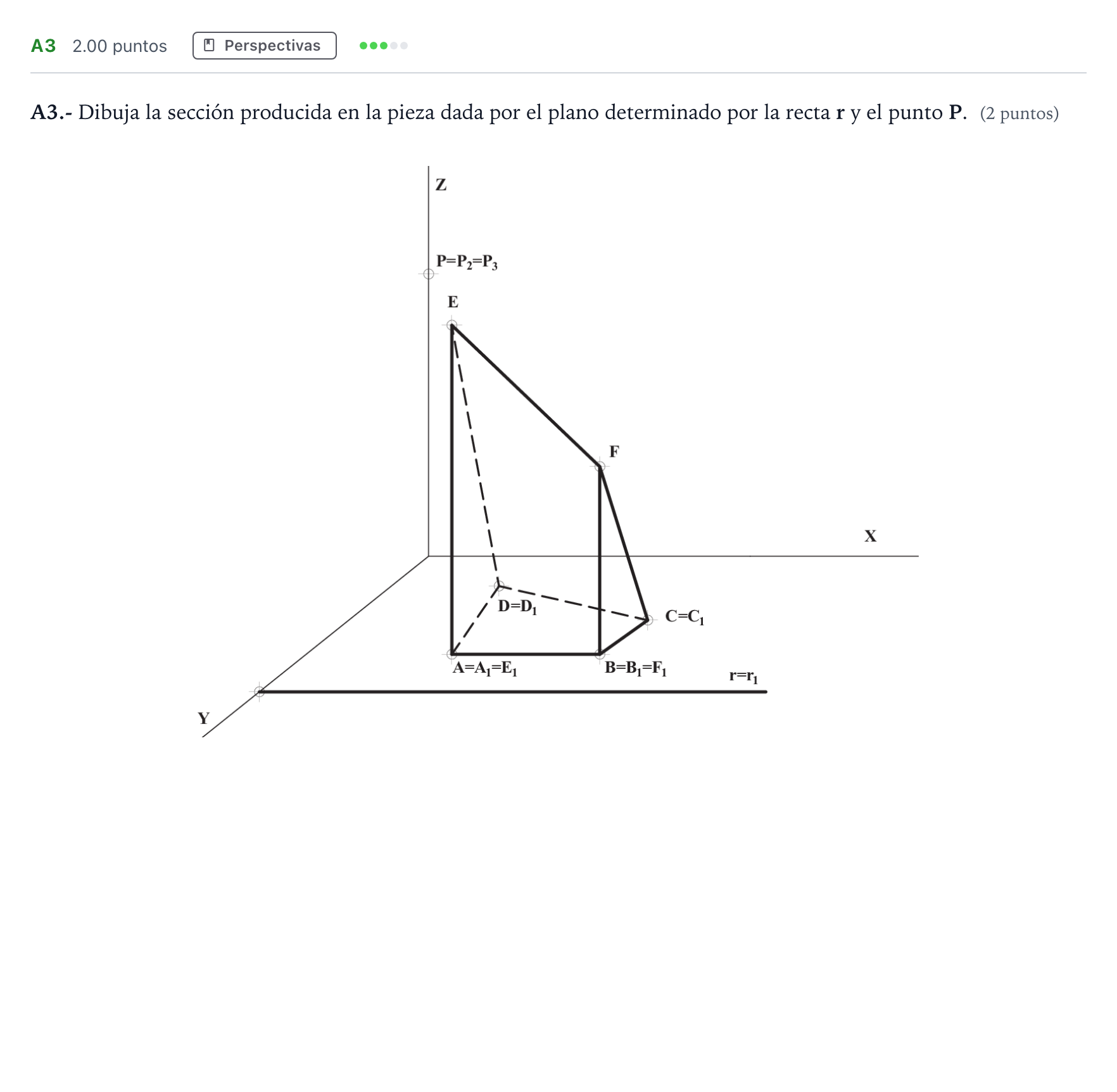

A3.- Dibuja la sección producida en la pieza dada por el plano determinado por la recta r y el punto P. (2 puntos)

Enunciado: Ejercicio A3 · Dibujo técnico II PAU Madrid Extraordinaria 2023

Solución

Según los criterios oficiales de corrección

A3.- Dibuja la sección producida en la pieza dada por el plano determinado por la recta r y el punto P.

Solución: La sección obtenida sobre las caras del prisma truncado es un polígono de cuatro lados que corta a las cuatro aristas verticales o inclinadas.
