Ejercicio A3 · Dibujo técnico II PAU Madrid Modelo 2023

Tema: Perspectivas · Del examen Modelo (2023)

Enunciado

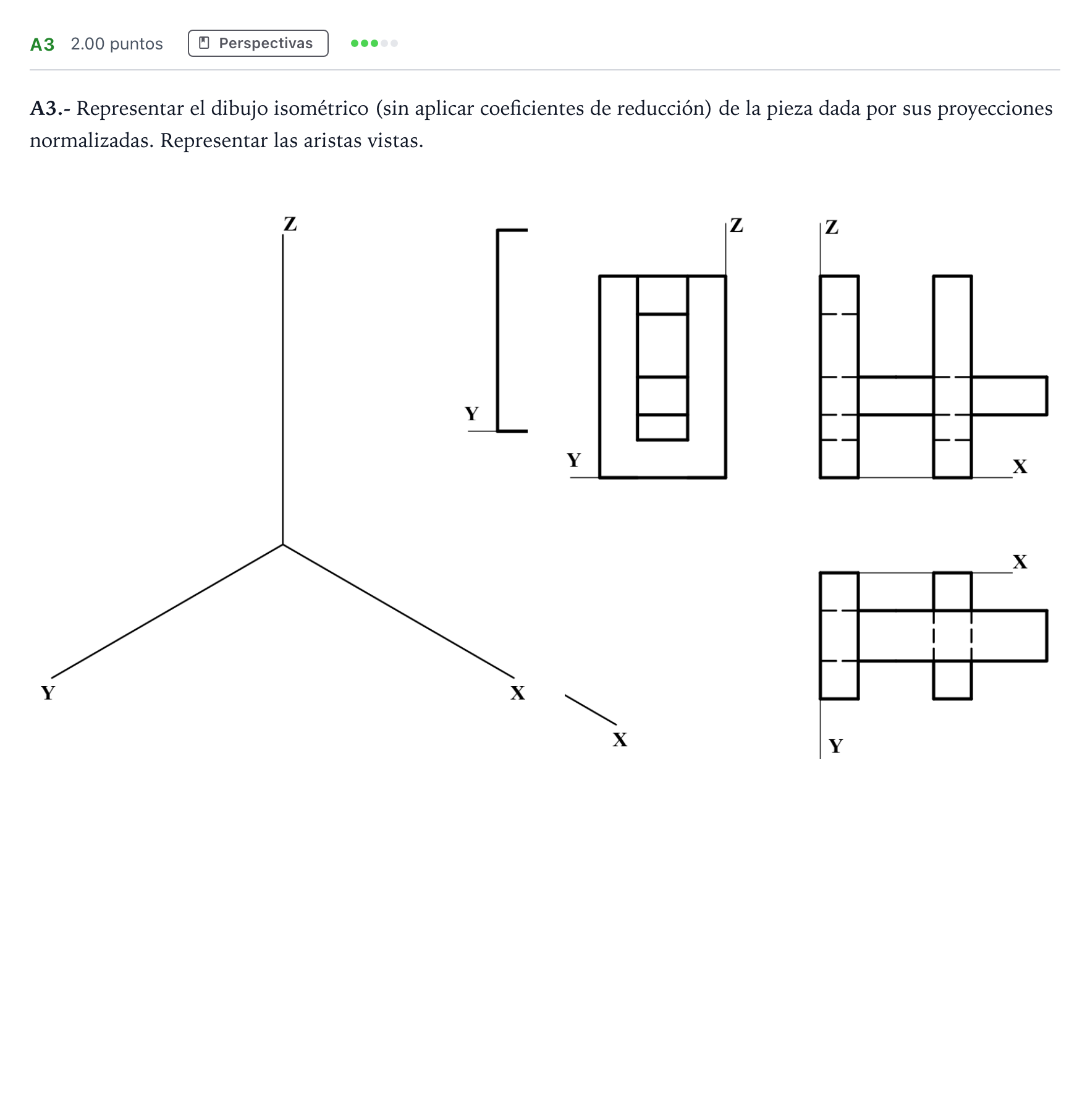

A3.- Representar el dibujo isométrico (sin aplicar coeficientes de reducción) de la pieza dada por sus proyecciones normalizadas. Representar las aristas vistas.

Enunciado: Ejercicio A3 · Dibujo técnico II PAU Madrid Modelo 2023

Solución

Según los criterios oficiales de corrección

A3.- Representar el dibujo isométrico (sin aplicar coeficientes de reducción) de la pieza dada por sus proyecciones normalizadas. Representar las aristas vistas.

Solución: Representación isométrica de la pieza formada por dos perfiles en 'U' invertidos/verticales unidos por un prisma horizontal pasante.
