Ejercicio B3 · Dibujo técnico II PAU Madrid Extraordinaria 2023
Tema: Perspectivas · Del examen Extraordinaria (2023)
Enunciado

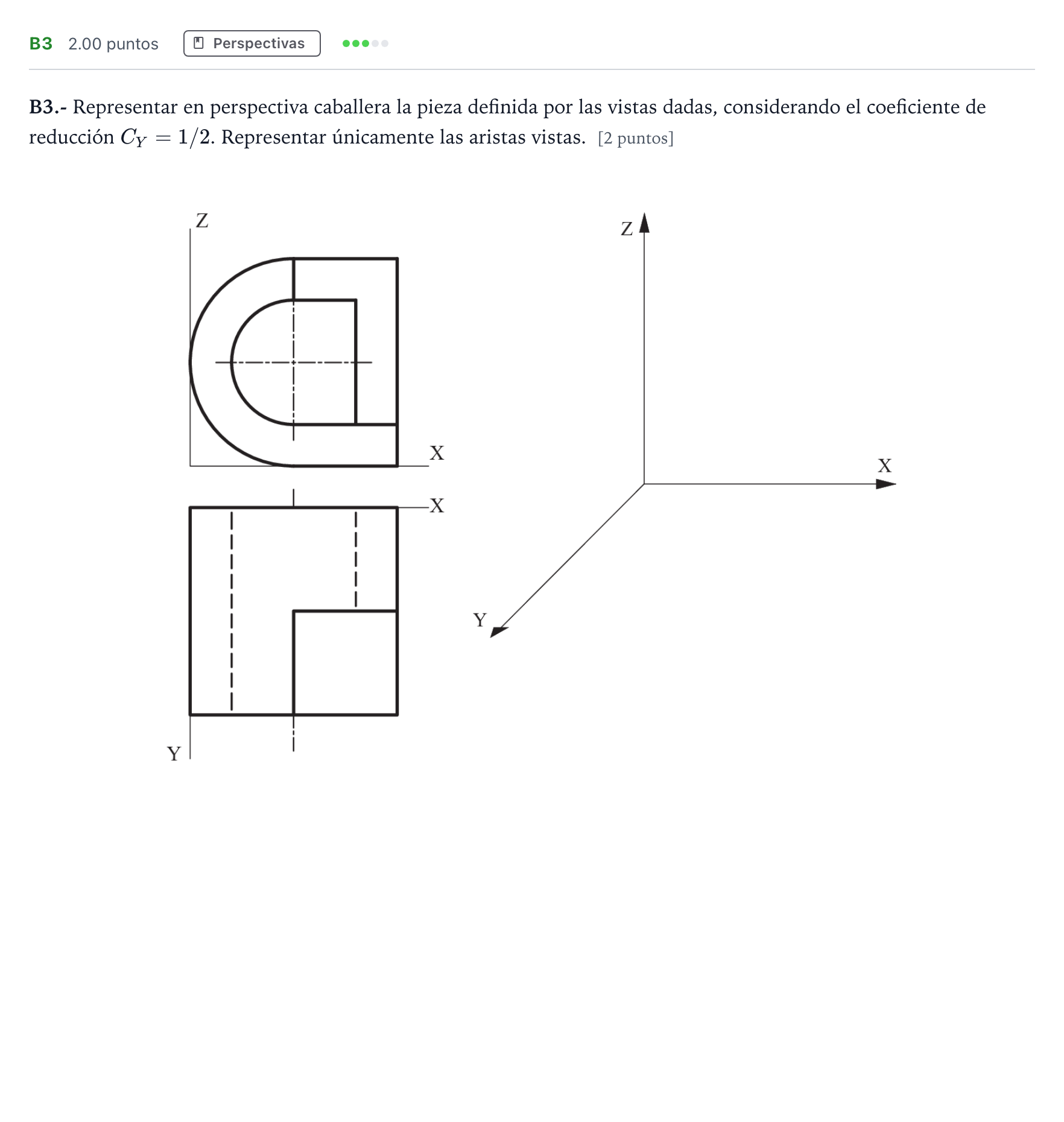

B3.- Representar en perspectiva caballera la pieza definida por las vistas dadas, considerando el coeficiente de reducción . Representar únicamente las aristas vistas. [2 puntos]
Solución
Según los criterios oficiales de corrección
B3.- Representar en perspectiva caballera la pieza definida por las vistas dadas, considerando el coeficiente de reducción Cy = 1/2. Representar únicamente las aristas vistas.
Solución: Construcción de la perspectiva caballera con las aristas vistas según los ejes X, Y, Z dados, aplicando el coeficiente de reducción a las medidas tomadas paralelamente al eje Y.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
