Ejercicio B4 · Dibujo técnico II PAU Madrid Modelo 2021
Tema: Perspectivas · Del examen Modelo (2021)

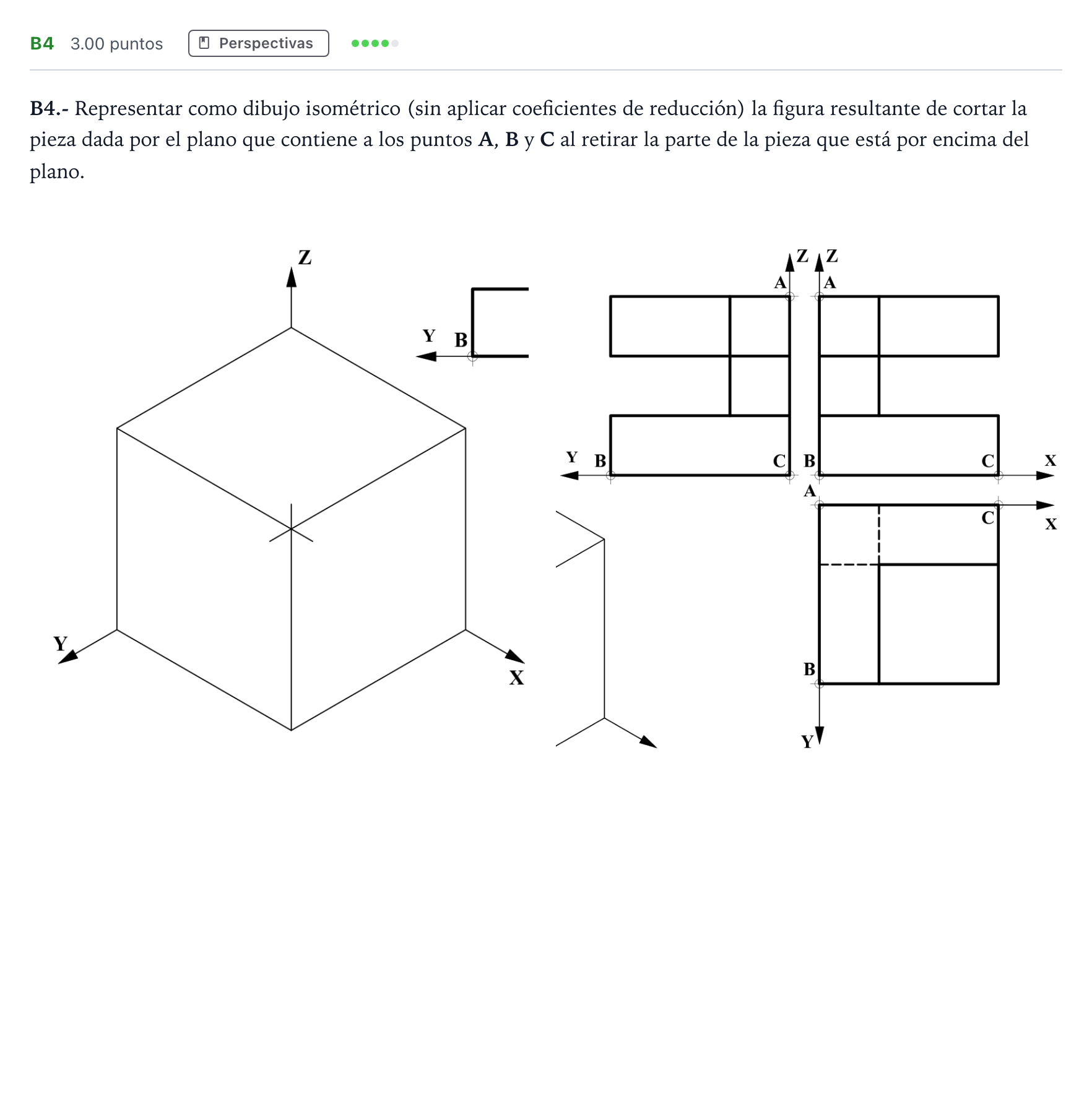

Enunciado
B4.- Representar como dibujo isométrico (sin aplicar coeficientes de reducción) la figura resultante de cortar la pieza dada por el plano que contiene a los puntos A, B y C al retirar la parte de la pieza que está por encima del plano.
Solución
Según los criterios oficiales de corrección
B4.- Representar como dibujo isométrico (sin aplicar coeficientes de reducción) la figura resultante de cortar la pieza dada por el plano que contiene a los puntos A, B y C al retirar la parte de la pieza que está por encima del plano.
Solución: Figura resultante en dibujo isométrico tras seccionar la pieza con el plano ABC y retirar la parte superior, mostrando la sección plana y las aristas restantes.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
