Ejercicio B3 · Dibujo técnico II PAU Madrid Ordinaria 2021
Tema: Perspectivas · Del examen Ordinaria (2021)
Enunciado

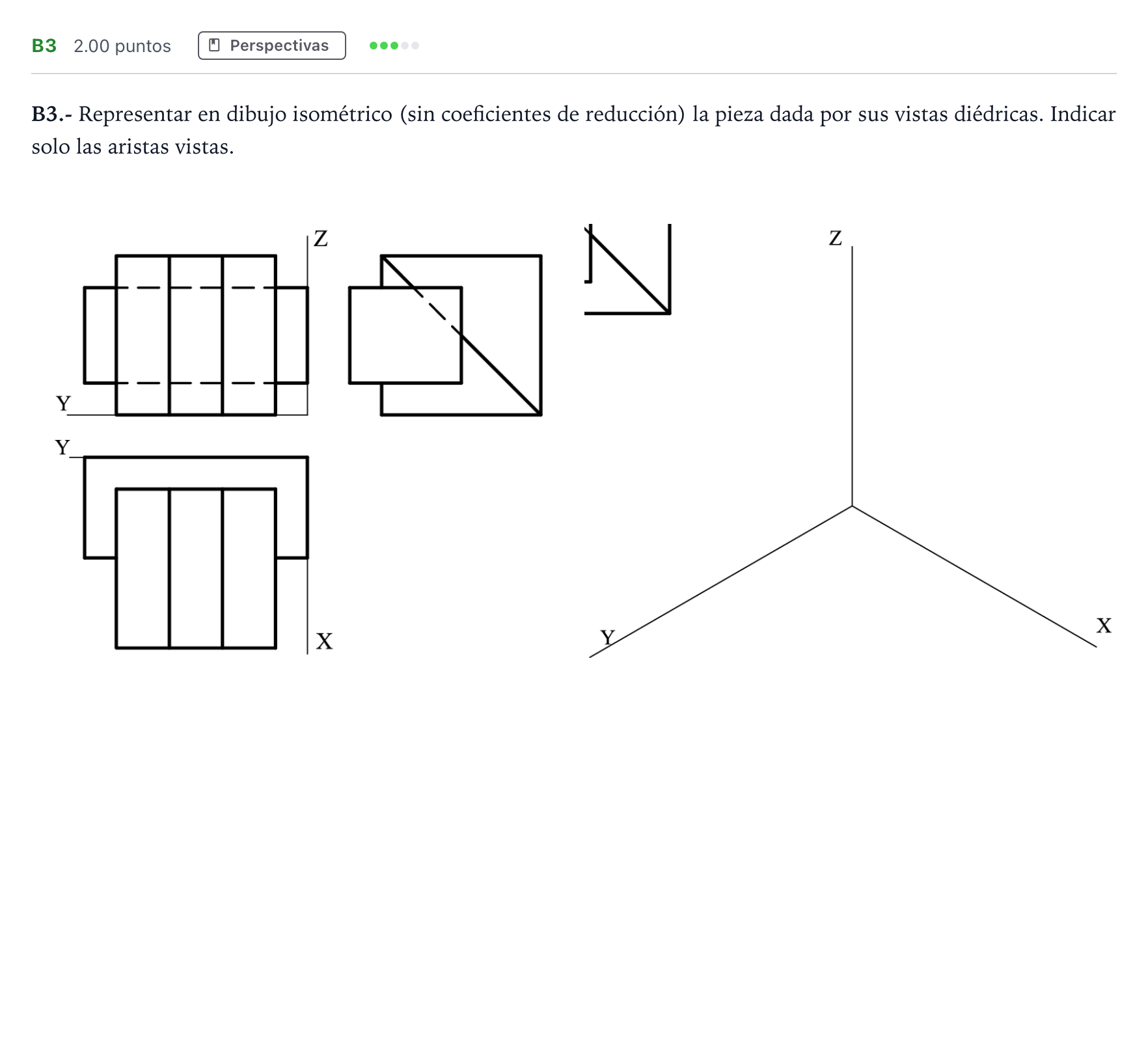

B3.- Representar en dibujo isométrico (sin coeficientes de reducción) la pieza dada por sus vistas diédricas. Indicar solo las aristas vistas.
Solución
Según los criterios oficiales de corrección
Representar en dibujo isométrico (sin coeficientes de reducción) la pieza dada por sus vistas diédricas. Indicar solo las aristas vistas.
Solución: Construcción isométrica de la pieza orientada adecuadamente respecto a los ejes X, Y y Z con todas las aristas vistas.
