Ejercicio A3 · Dibujo técnico II PAU Madrid Ordinaria 2021

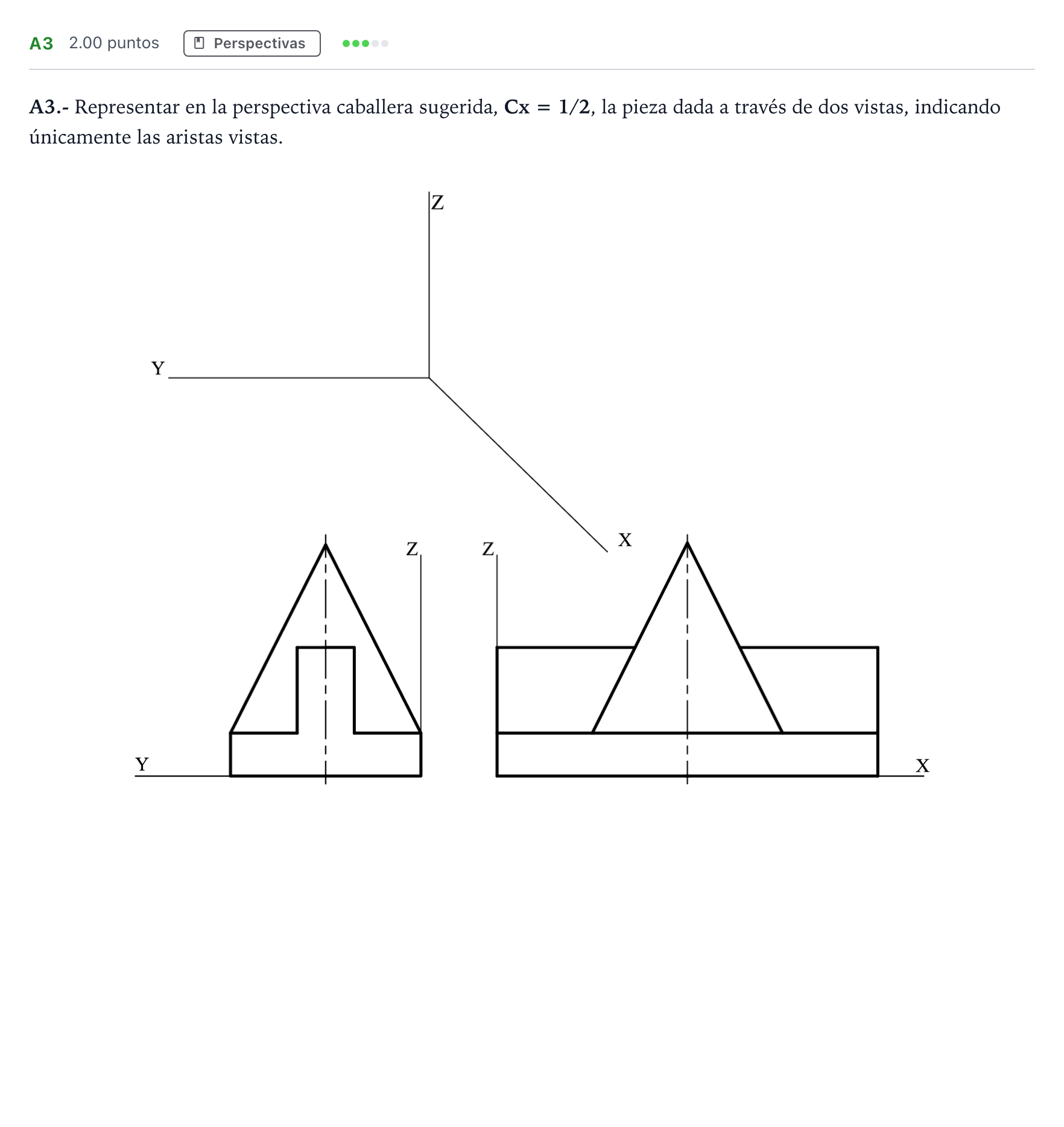

A3.- Representar en la perspectiva caballera sugerida, Cx =1/2, la pieza dada a través de dos vistas, indicando únicamente las aristas vistas.

Solución: Representación en perspectiva caballera con coeficiente de reducción $C_x = 1/2$: - Base prismática ranurada sobre el plano $XY$. - Pirámide central vista con sus aristas visibles trazadas. - Ranura central que atraviesa la pieza según la dirección del eje $X$. - Se indican únicamente las aristas vistas, omitiendo las ocultas.
