Ejercicio B4 · Dibujo técnico II PAU Madrid Extraordinaria 2024

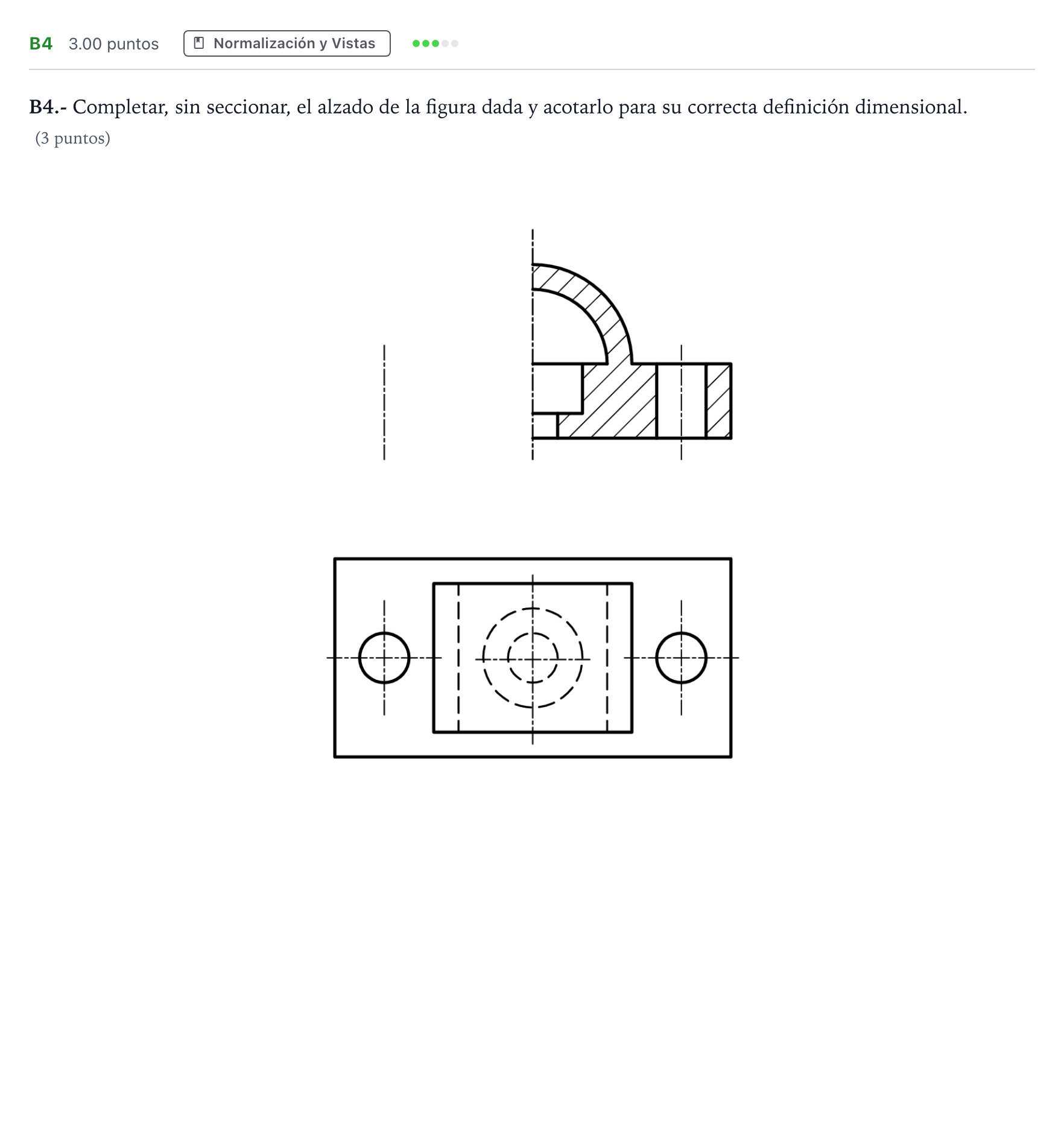

B4.- Completar, sin seccionar, el alzado de la figura dada y acotarlo para su correcta definición dimensional. (3 puntos)

Solución: El alzado completado muestra: - En la mitad izquierda (vista exterior sin seccionar): el contorno exterior del casquete esférico y la base prismática rectangular con su respectivo eje del taladro lateral. - Acotación completa según norma con 11 cotas necesarias: longitudes totales y entre ejes ($80$, $60$), anchos ($40$, $30$), espesor de la base ($15$), profundidad del rebaje interior ($10$), radios exterior e interior del casquete esférico ($R20$, $R15$), diámetros del taladro central escalonado ($\varnothing 20$, $\varnothing 10$) y taladros pasantes laterales ($2\times\varnothing 10$).
