Ejercicio A4 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2024

Tema: Normalización y Vistas · Del examen Extraordinaria Coincidencias (2024)

Enunciado

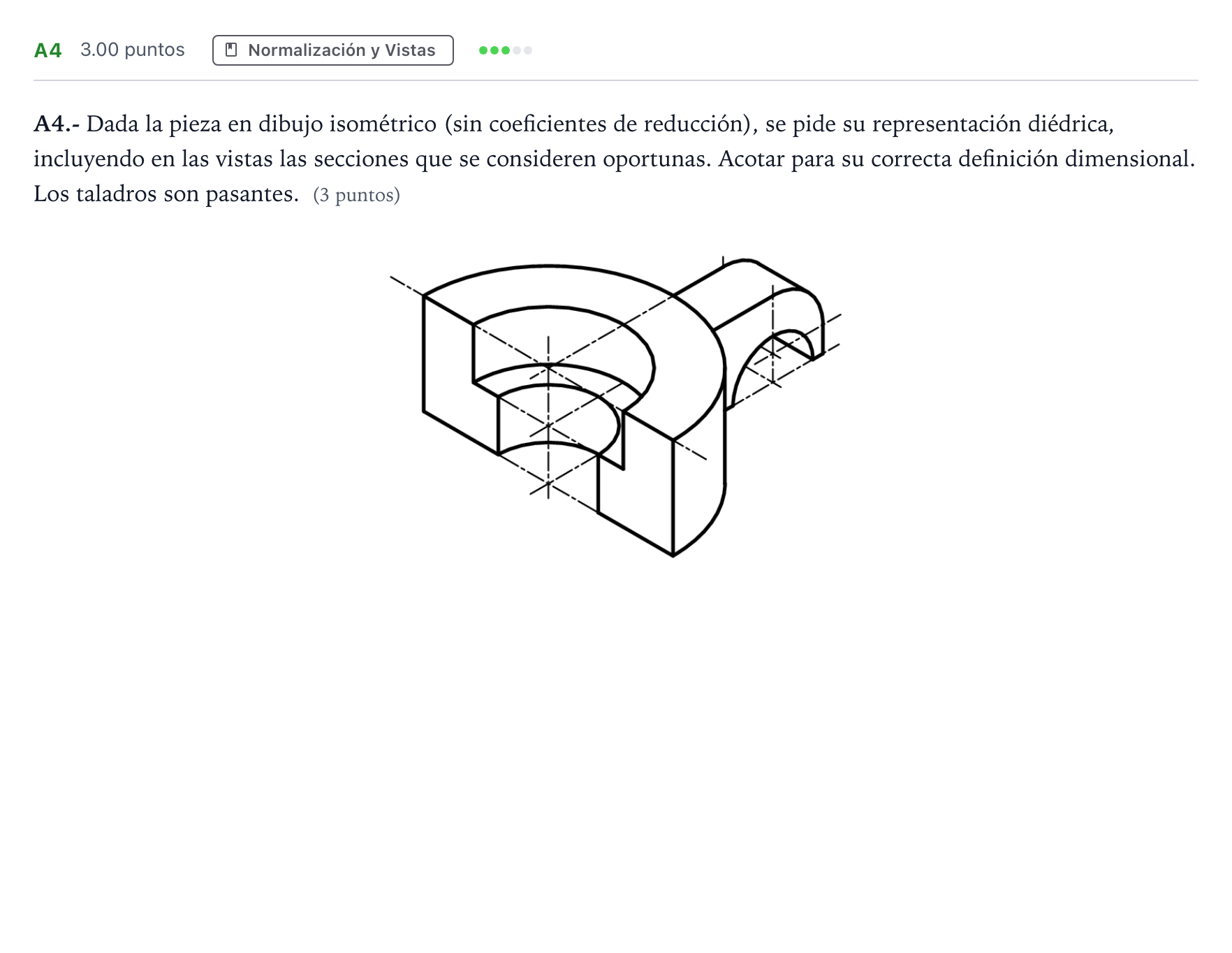

A4.- Dada la pieza en dibujo isométrico (sin coeficientes de reducción), se pide su representación diédrica, incluyendo en las vistas las secciones que se consideren oportunas. Acotar para su correcta definición dimensional. Los taladros son pasantes. (3 puntos)

Enunciado: Ejercicio A4 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2024

Solución

Según los criterios oficiales de corrección

A4.- Dada la pieza en dibujo isométrico (sin coeficientes de reducción), se pide su representación diédrica, incluyendo en las vistas las secciones que se consideren oportunas. Acotar para su correcta definición dimensional. Los taladros son pasantes.

Solución: Vistas diédricas normalizadas de la pieza: alzado en corte longitudinal y planta, con las 11 cotas de definición dimensional y símbolos de diámetro y radio.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
