Pregunta 4.2 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2025

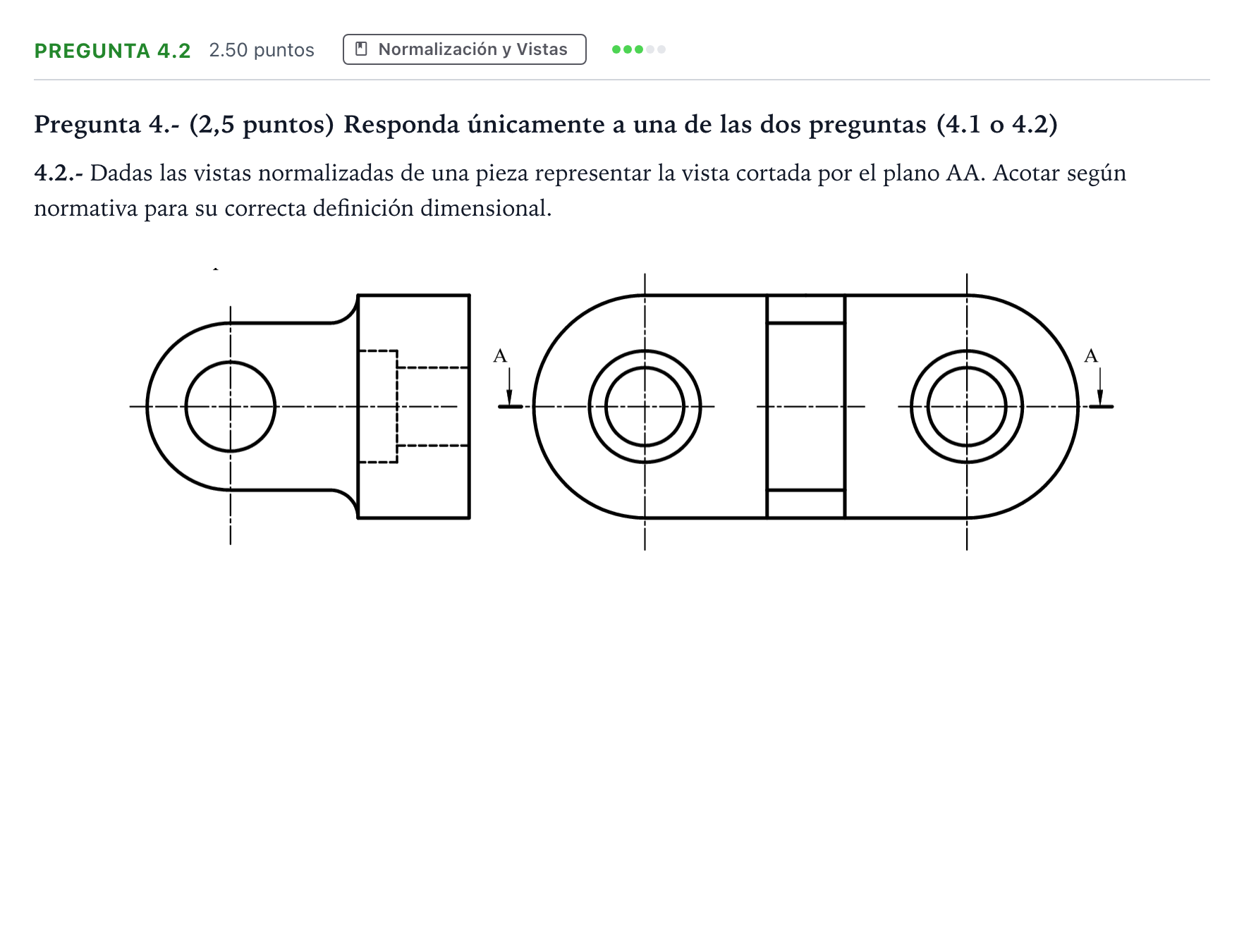

4.2.- Dadas las vistas normalizadas de una pieza representar la vista cortada por el plano AA. Acotar según normativa para su correcta definición dimensional.

Solución: - Representación correcta del corte frontal por el plano AA, mostrando los dos taladros cilíndricos escalonados (abocardados) y la prolongación inferior con su taladro. - Acotación completa de la pieza según norma mediante 11 cotas: - Diámetro del taladro de la orejeta: $\varnothing 16$. - Radio de redondeo de transición: $R5$. - Longitudes y posiciones longitudinales: 43, 20, 14, entrecentros 58. - Anchuras: 30, anchura exterior 40. - Profundidad del abocardado: 7. - Diámetros de los dos taladros abocardados: $2\times\varnothing 14$, $2\times\varnothing 20$.
