Ejercicio A4 · Dibujo técnico II PAU Madrid Modelo 2024

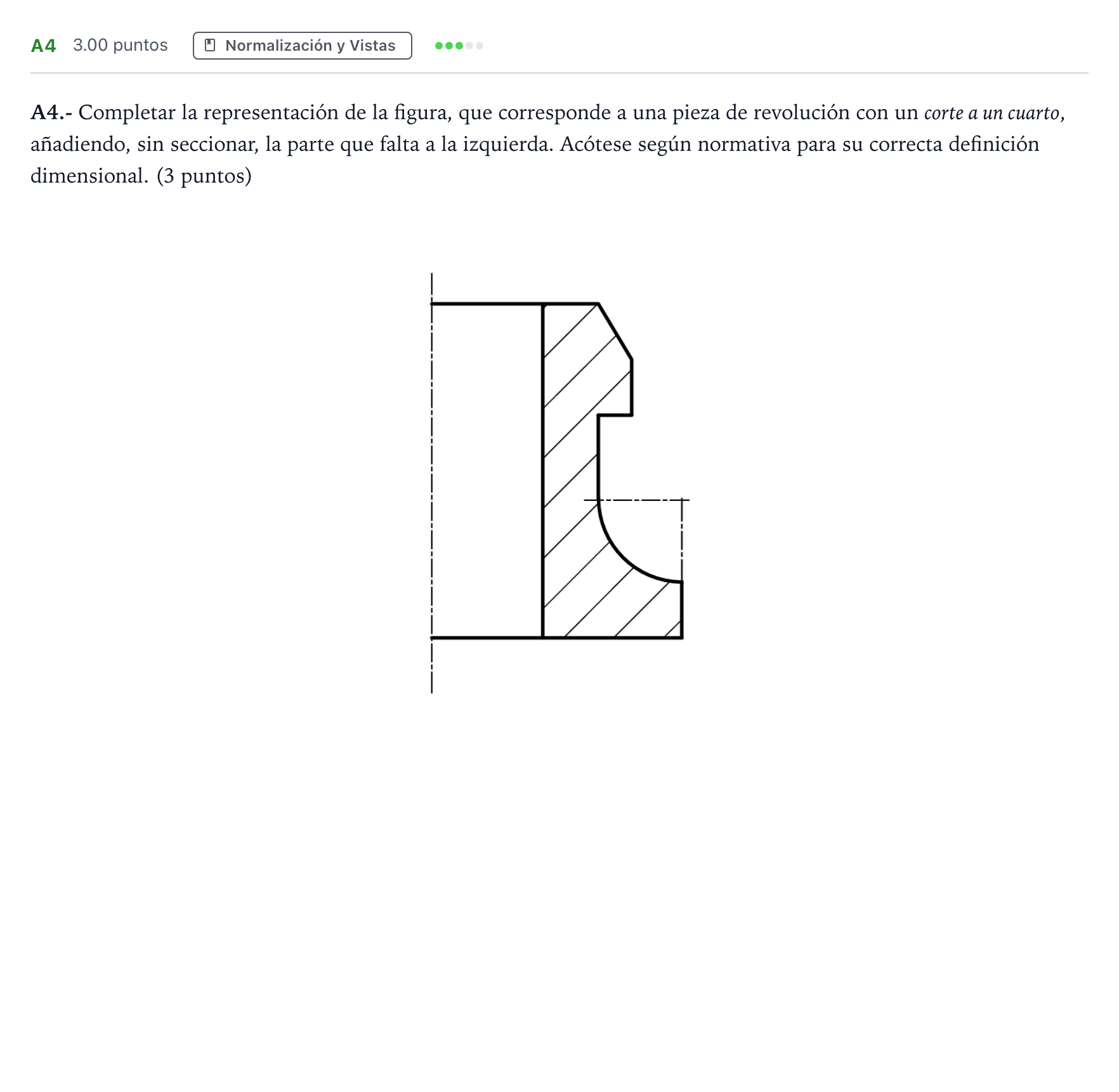

A4.- Completar la representación de la figura, que corresponde a una pieza de revolución con un corte a un cuarto, añadiendo, sin seccionar, la parte que falta a la izquierda. Acótese según normativa para su correcta definición dimensional. (3 puntos)

Solución: Representación completa a semicorte con la parte exterior simétrica a la izquierda y acotación normalizada (cotas de diámetro $\varnothing 90$, $\varnothing 72$, $\varnothing 60$, $\varnothing 40$, alturas $60$, $10$, $10$, $10$ y radio $R15$).
