Ejercicio B4 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2024

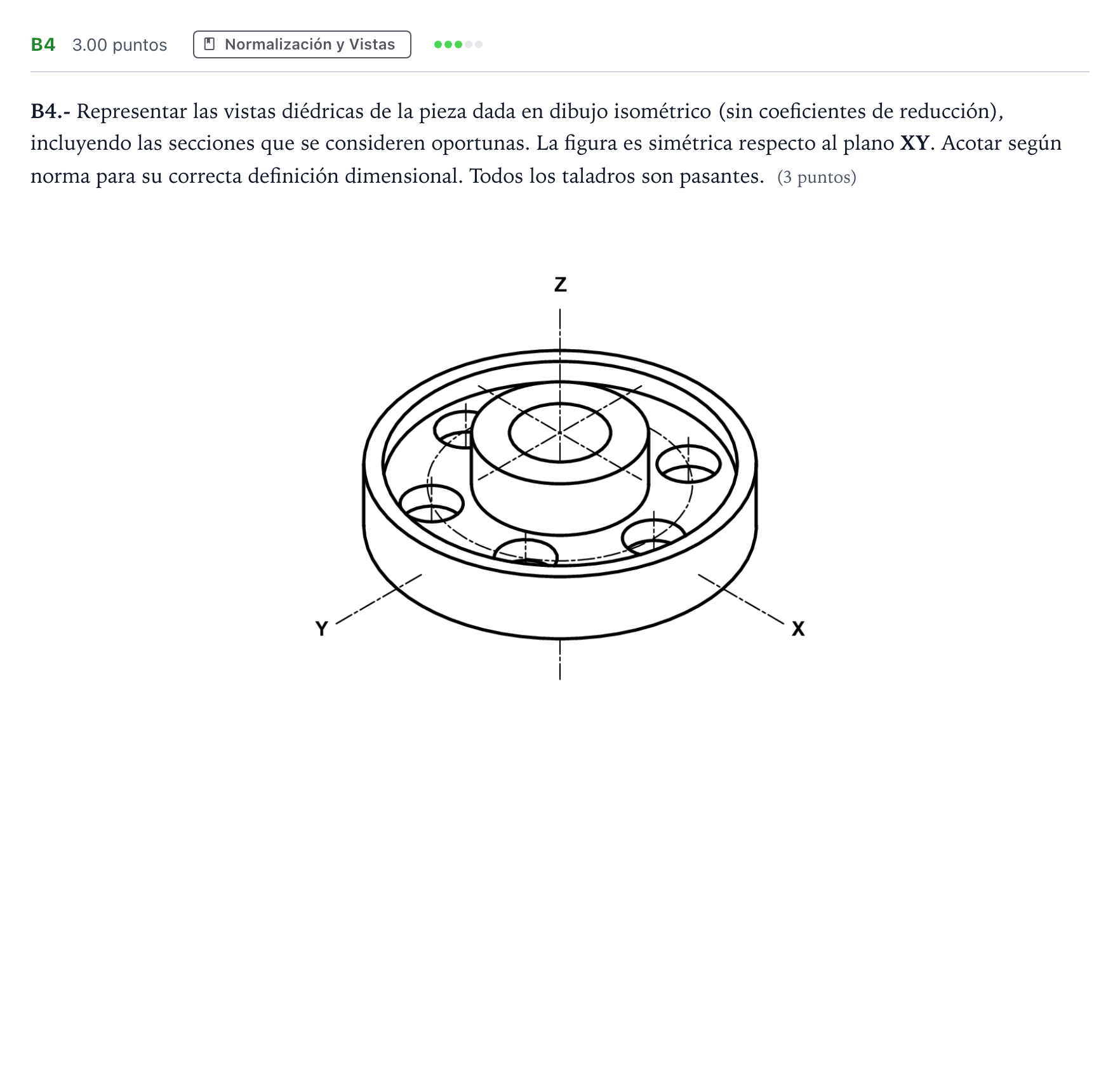

Representar las vistas diédricas de la pieza dada en dibujo isométrico (sin coeficientes de reducción), incluyendo las secciones que se consideren oportunas. La figura es simétrica respecto al plano XY. Acotar según norma para su correcta definición dimensional. Todos los taladros son pasantes.

Solución: Representación normalizada en sistema diédrico: planta con la distribución de los 6 taladros y alzado en semicorte (corte a un cuarto) con la acotación dimensional completa y símbolos normalizados de diámetro ($\varnothing$).
