Ejercicio A4 · Dibujo técnico II PAU Madrid Ordinaria 2024

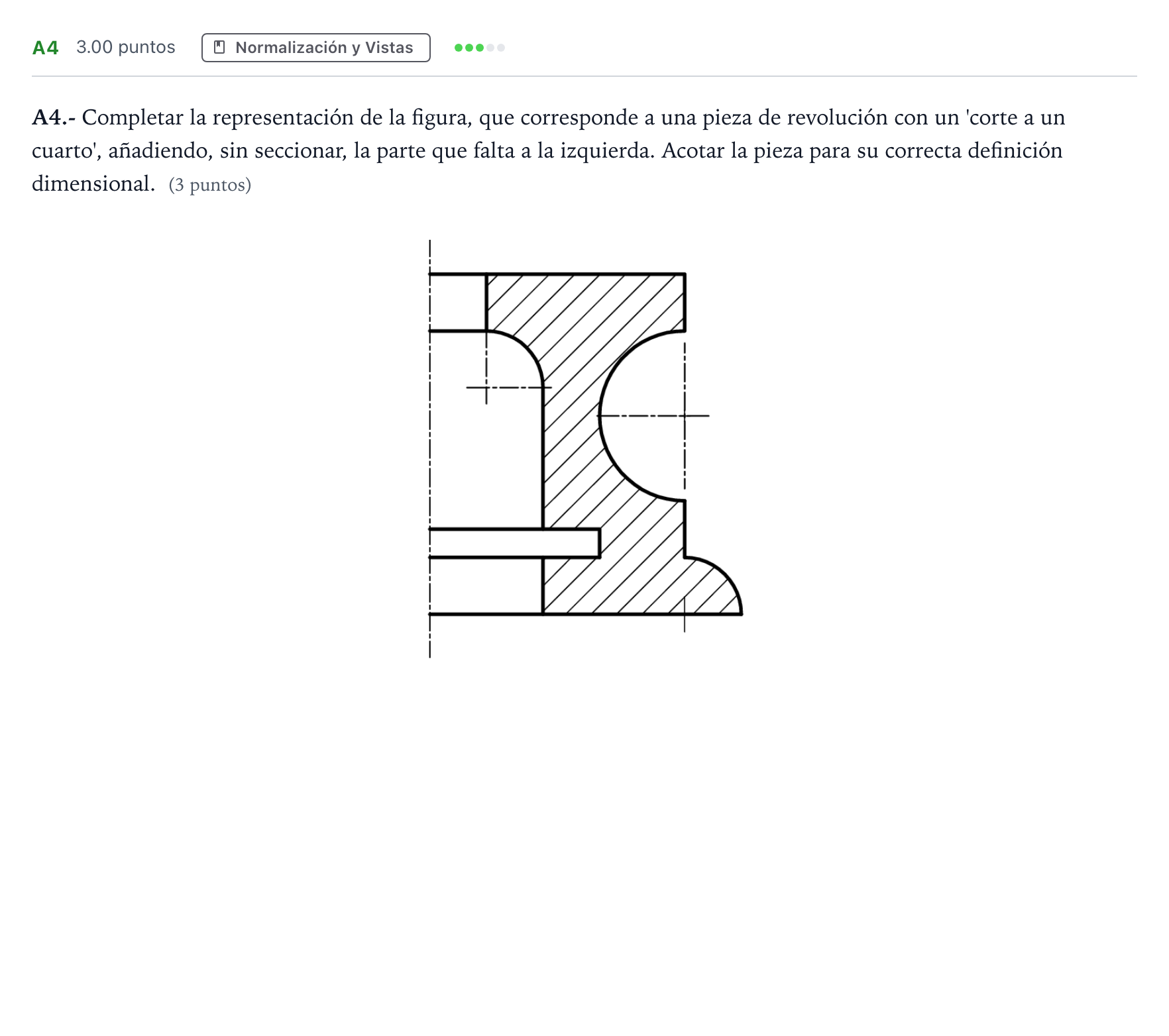

A4.- Completar la representación de la figura, que corresponde a una pieza de revolución con un 'corte a un cuarto', añadiendo, sin seccionar, la parte que falta a la izquierda. Acotar la pieza para su correcta definición dimensional.

Solución: Vista completa con semicorte (corte a un cuarto) y acotación completa con 11 cotas: diámetros $\varnothing 20$, $\varnothing 40$, $\varnothing 60$, $\varnothing 90$, $\varnothing 110$, alturas $10$, $5$, $10$, $35$, $60$ y radio $R15$.
