Ejercicio A4 · Dibujo técnico II PAU Madrid Extraordinaria 2021
Tema: Normalización y Vistas · Del examen Extraordinaria (2021)

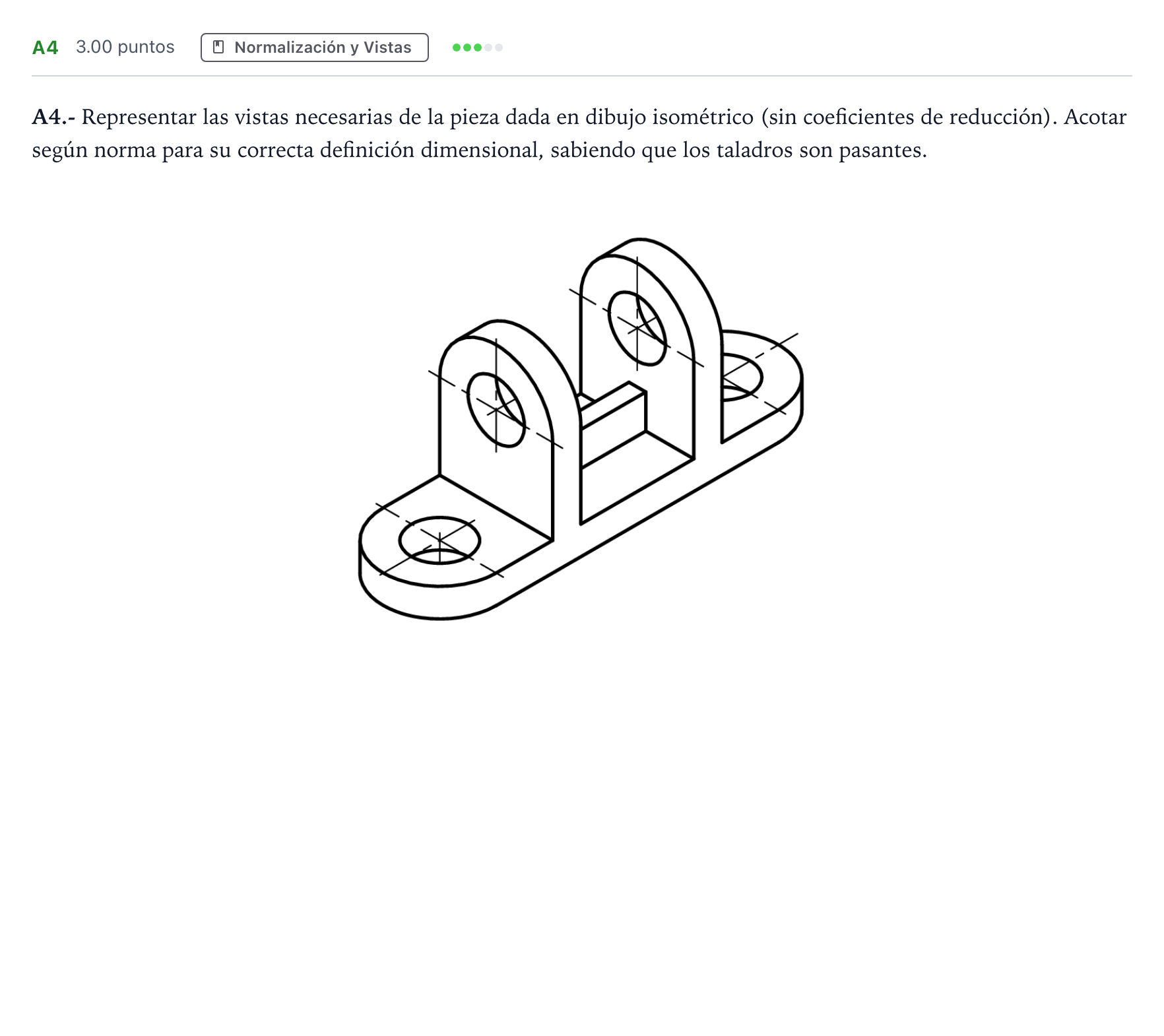

Enunciado
A4.- Representar las vistas necesarias de la pieza dada en dibujo isométrico (sin coeficientes de reducción). Acotar según norma para su correcta definición dimensional, sabiendo que los taladros son pasantes.
Solución
Según los criterios oficiales de corrección
A4.- Representar las vistas necesarias de la pieza dada en dibujo isométrico (sin coeficientes de reducción). Acotar según norma para su correcta definición dimensional, sabiendo que los taladros son pasantes.
Solución: Representación normalizada de las vistas: alzado en sección longitudinal, planta completa y vista de detalle/perfil parcial para definir el redondeo superior y el taladro de la orejeta, con al menos nueve cotas normalizadas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
