Ejercicio B4 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2022

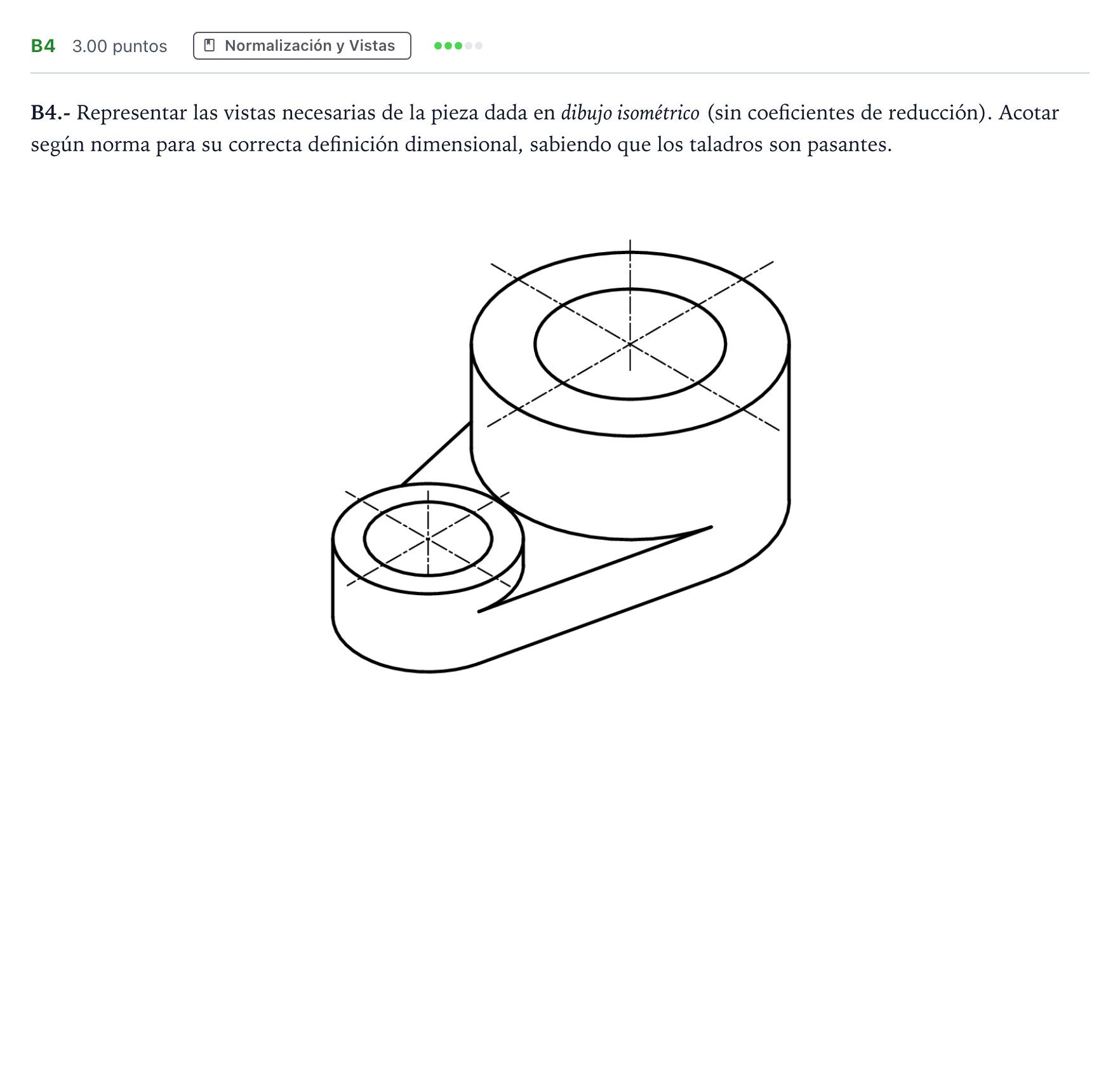

B4.- Representar las vistas necesarias de la pieza dada en dibujo isométrico (sin coeficientes de reducción). Acotar según norma para su correcta definición dimensional, sabiendo que los taladros son pasantes.

Solución: - Alzado seccionado mostrando el interior de los dos cilindros huecos pasantes y la base escalonada (cotas de altura: 30, 15, 10). - Planta completa con los ejes de simetría y las líneas tangentes exteriores (cotas: distancia entre centros 45, diámetros $\varnothing 50$, $\varnothing 30$, $\varnothing 30$, $\varnothing 20$).
