PREGUNTA 6 · Dibujo técnico II PAU La Rioja Ordinaria 2022

PREGUNTA 6 (2 puntos)

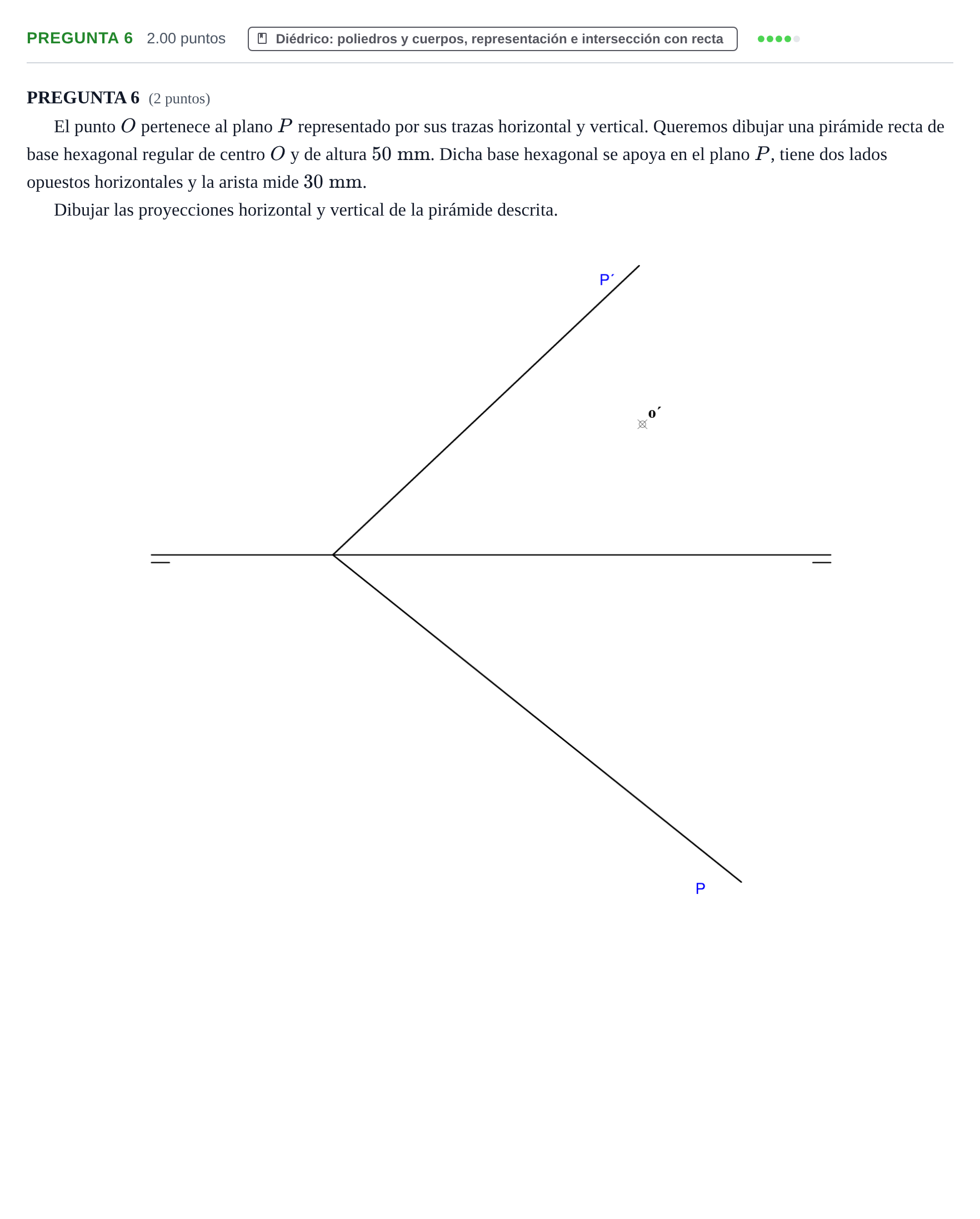

El punto $O$ pertenece al plano $P$ representado por sus trazas horizontal y vertical. Queremos dibujar una pirámide recta de base hexagonal regular de centro $O$ y de altura $50\text{ mm}$. Dicha base hexagonal se apoya en el plano $P$, tiene dos lados opuestos horizontales y la arista mide $30\text{ mm}$.

Dibujar las proyecciones horizontal y vertical de la pirámide descrita.
