Pregunta 4 · Dibujo técnico II PAU Galicia Extraordinaria 2022

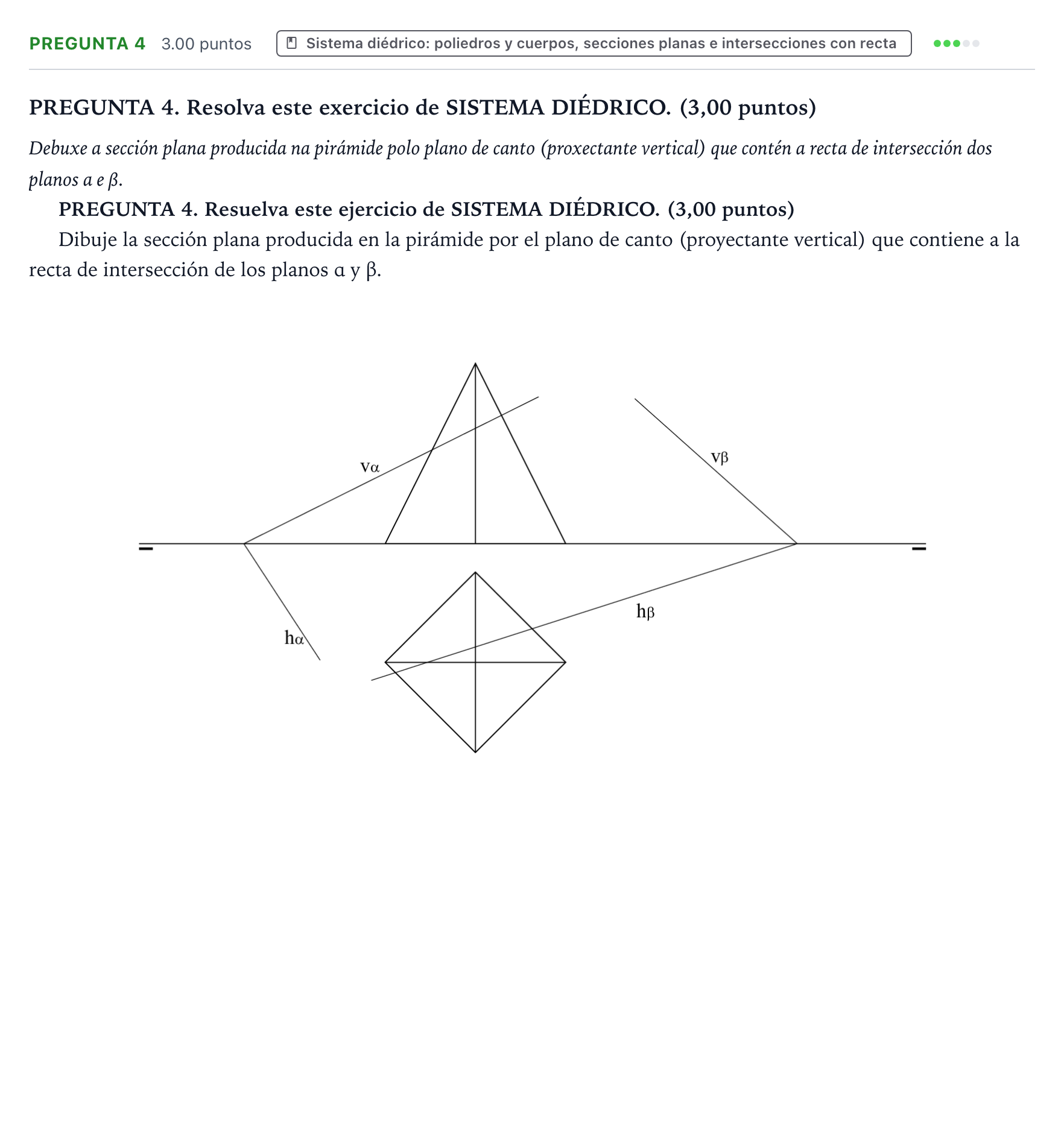

Dibuje la sección plana producida en la pirámide por el plano de canto (proyectante vertical) que contiene a la recta de intersección de los planos α y β.

Solución: Construcción resuelta: 1. Determinar la recta de intersección $i$ entre los planos $\alpha$ y $\beta$ hallando los puntos de corte de sus trazas homónimas ($V$ y $H$). 2. Trazar el plano de canto que contiene a la recta $i$ (su traza vertical coincide con la proyección vertical $i_2$). 3. Obtener los puntos de intersección directa de la traza vertical del plano con las aristas de la pirámide en la proyección vertical. 4. Bajar cada punto de corte a la arista correspondiente en la proyección horizontal. 5. Unir los vértices de la sección obtenida y rayar la superficie resultante.
