PREGUNTA 4 · Dibujo técnico II PAU Galicia Ordinaria 2022

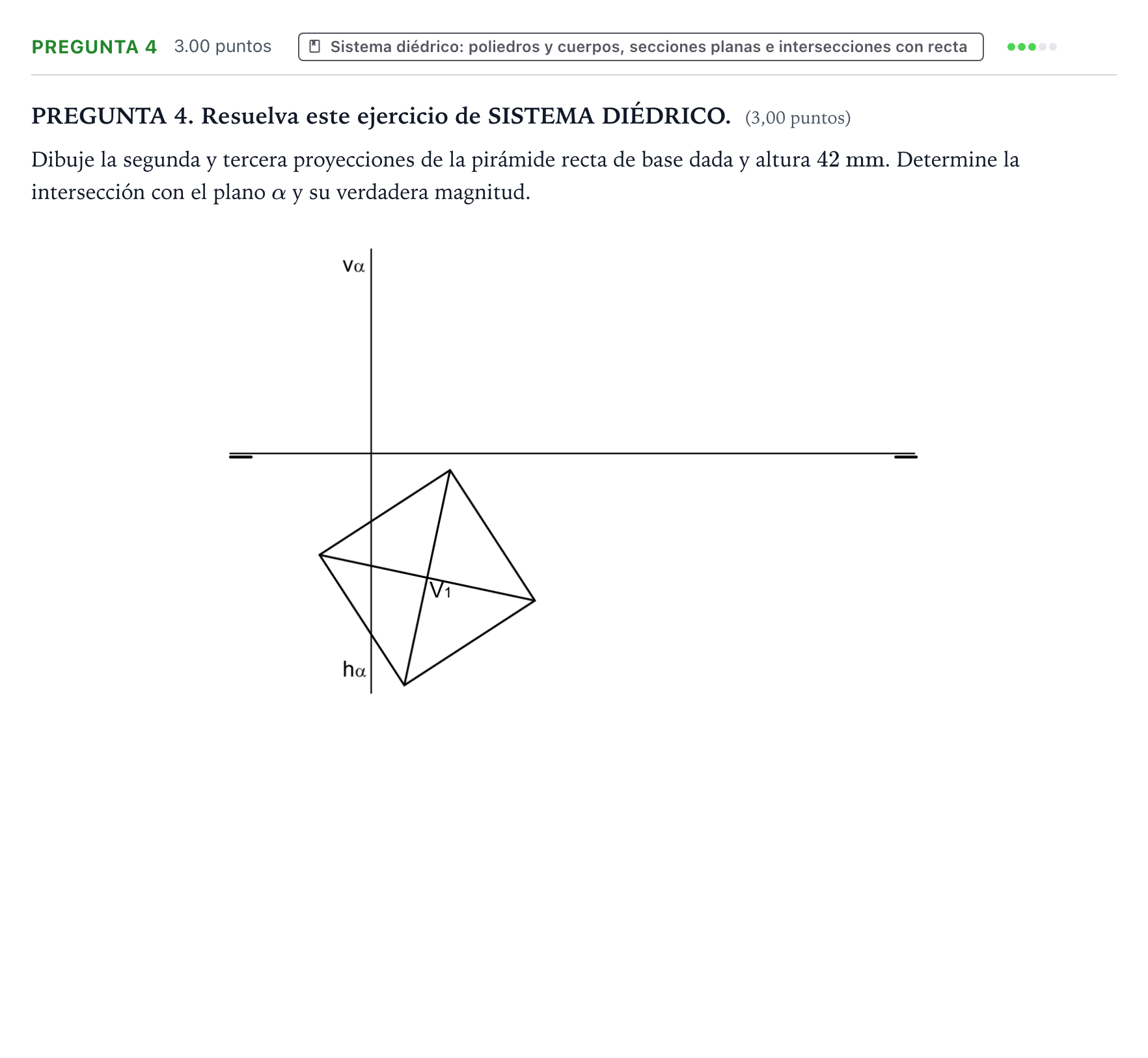

PREGUNTA 4. Dibuje la segunda y tercera proyecciones de la pirámide recta de base dada y altura 42 mm. Determine la intersección con el plano α y su verdadera magnitud.

Solución: Procedimiento diédrico: - Se dibuja la proyección vertical (alzado) levantando la altura dada de $42\text{ mm}$ en el vértice de la pirámide, distinguiendo aristas vistas y ocultas. - El plano $\alpha$ es paralelo al plano de perfil (proyectante en la tercera proyección). Se proyecta la pirámide en la tercera proyección. - La intersección con el plano $\alpha$ se lee directamente en la vista de perfil como la sección plana de corte, determinando los puntos sobre las aristas correspondientes. - Al ser el plano paralelo al de perfil, la sección obtenida en la tercera proyección se encuentra directamente en verdadera magnitud (rayada en la solución).
