Bloque 3 - Ejercicio 1 · Dibujo técnico II PAU Extremadura Ordinaria 2026

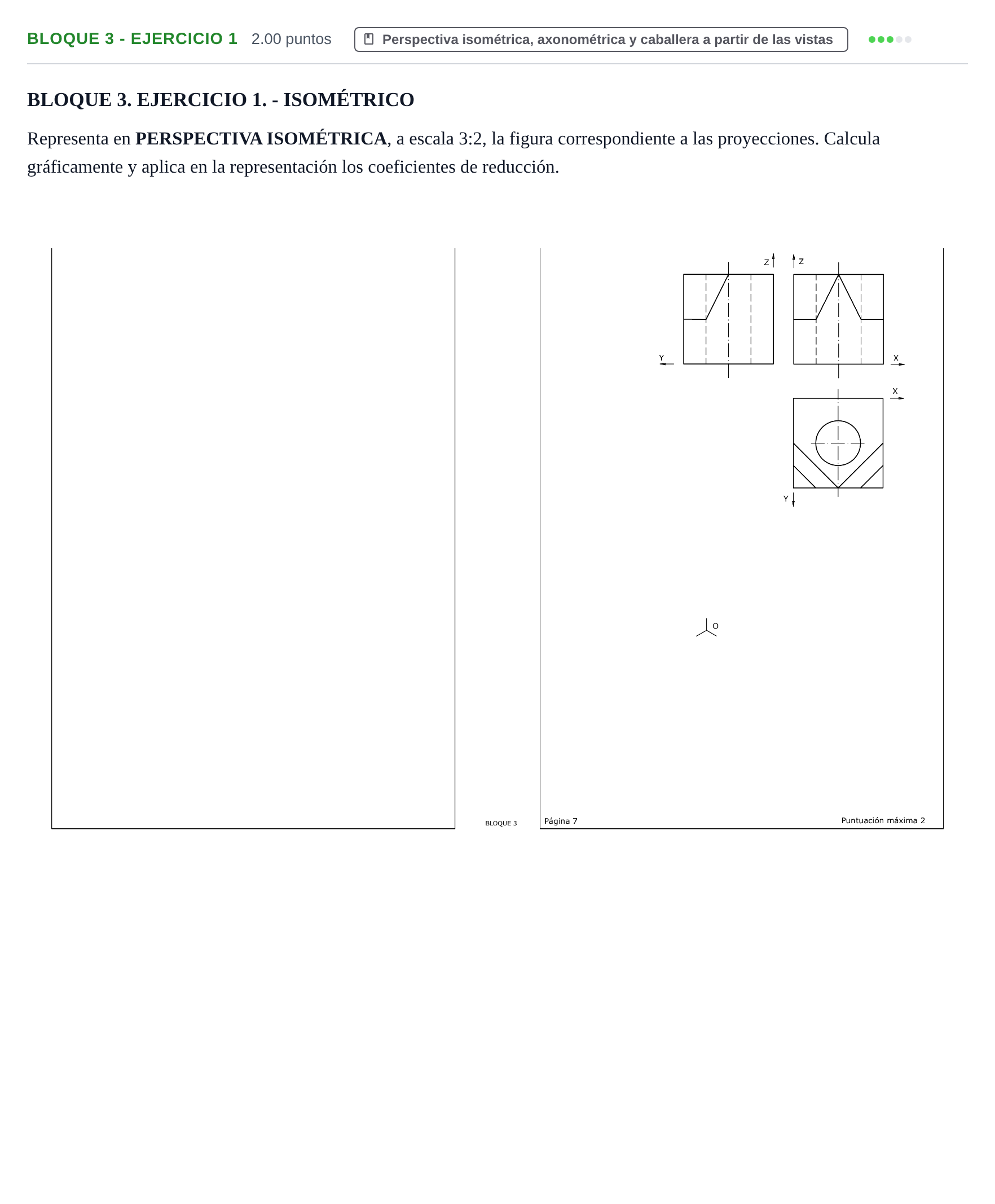

Representa en PERSPECTIVA ISOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: La representación isométrica de la pieza debe reflejar: - Trazado de los ejes isométricos a partir del origen facilitado ($O$), con ángulos de $120^\circ$ entre ellos. - Determinación gráfica de la escala resultante combinando la escala de ampliación $3:2$ con el coeficiente de reducción isométrico ($C_r = \sqrt{2/3}$). - Volumen prismático envolvente con chaflanes en cumbrera según el alzado y perfil. - Trazado del taladro cilíndrico vertical pasante mediante elipses isométricas (óvalos de cuatro centros) en las caras horizontales superior e inferior. - Correcta diferenciación de aristas vistas y ocultas según la visibilidad.
