Bloque 3. Ejercicio 1 · Dibujo técnico II PAU Extremadura Ordinaria 2023

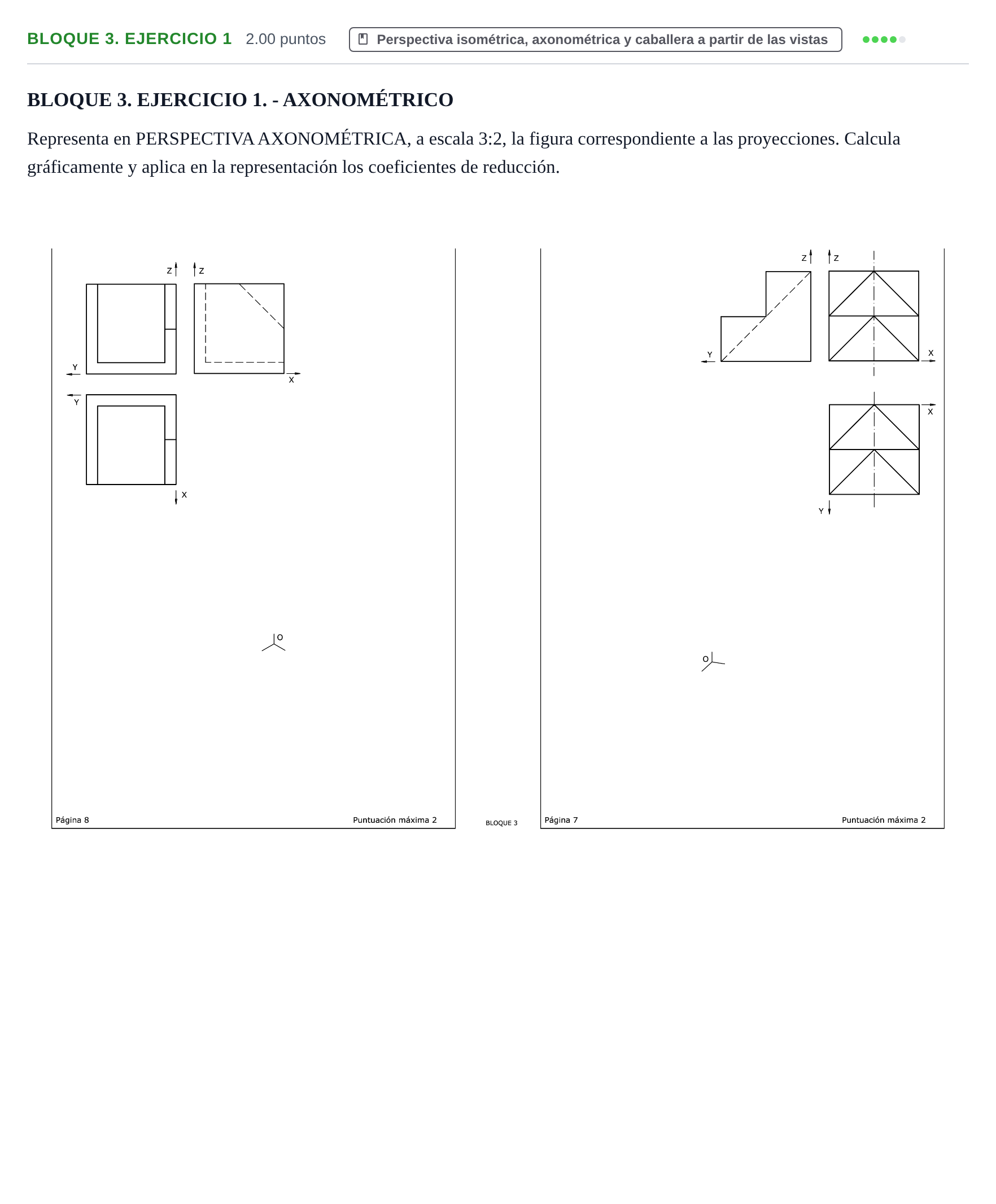

Representa en PERSPECTIVA AXONOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: 1. Determinación de los coeficientes de reducción y escala 3:2: - Se abaten los planos coordenados del triedro sobre el plano del cuadro tomando las trazas del triángulo de las trazas (perpendiculares a los ejes proyectados). - Se obtiene la reducción gráfica sobre los ejes $X$, $Y$ y $Z$. - Se construye la escala combinada $(3/2) \cdot c_x$, $(3/2) \cdot c_y$, $(3/2) \cdot c_z$ gráficamente mediante el teorema de Thales. 2. Construcción del prisma envolvente: - Se trasladan las dimensiones totales de la pieza reducidas y escaladas a lo largo de los ejes axonométricos desde el origen $O$. 3. Definición de las superficies de la pieza: - En la parte inferior, se representan las dos caras inclinadas que convergen en la arista horizontal intermedia según se observa en la planta y alzado. - En la parte superior, se levantan los planos triangulares y las vertientes inclinadas simétricas correspondientes a la forma prismática superior y su biselado. - Se trazan todas las aristas vistas con línea continua gruesa y las aristas ocultas con línea de trazos normalizada.
