Bloque 3 - Ejercicio 1 · Dibujo técnico II PAU Extremadura Ordinaria 2025

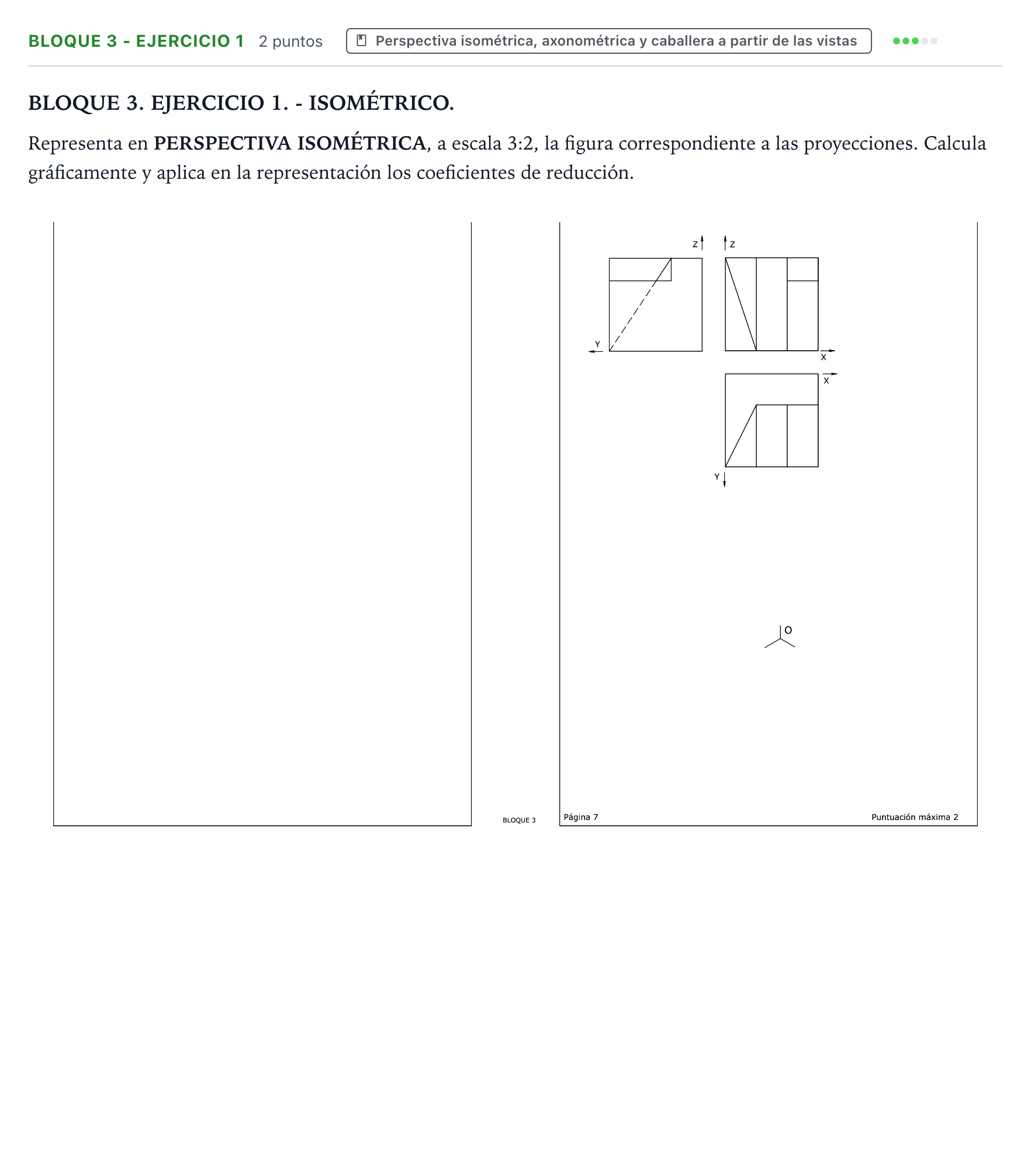

Representa en perspectiva isométrica, a escala 3:2, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: Perspectiva isométrica de la pieza a escala 3:2 con el coeficiente de reducción aplicado en los tres ejes ($X$, $Y$, $Z$). La pieza se inscribe en un prisma rectangular donde se aprecian: 1. Un plano inclinado en la parte izquierda que desciende hacia la cara anterior. 2. Una rampa o chaflán posterior visible según el perfil y la planta. 3. Un escalón recto en la zona derecha superior. Todas las aristas deben guardar paralelismo con las direcciones axonométricas correspondientes, respetando las aristas vistas y ocultas (si se solicitan o representan).
