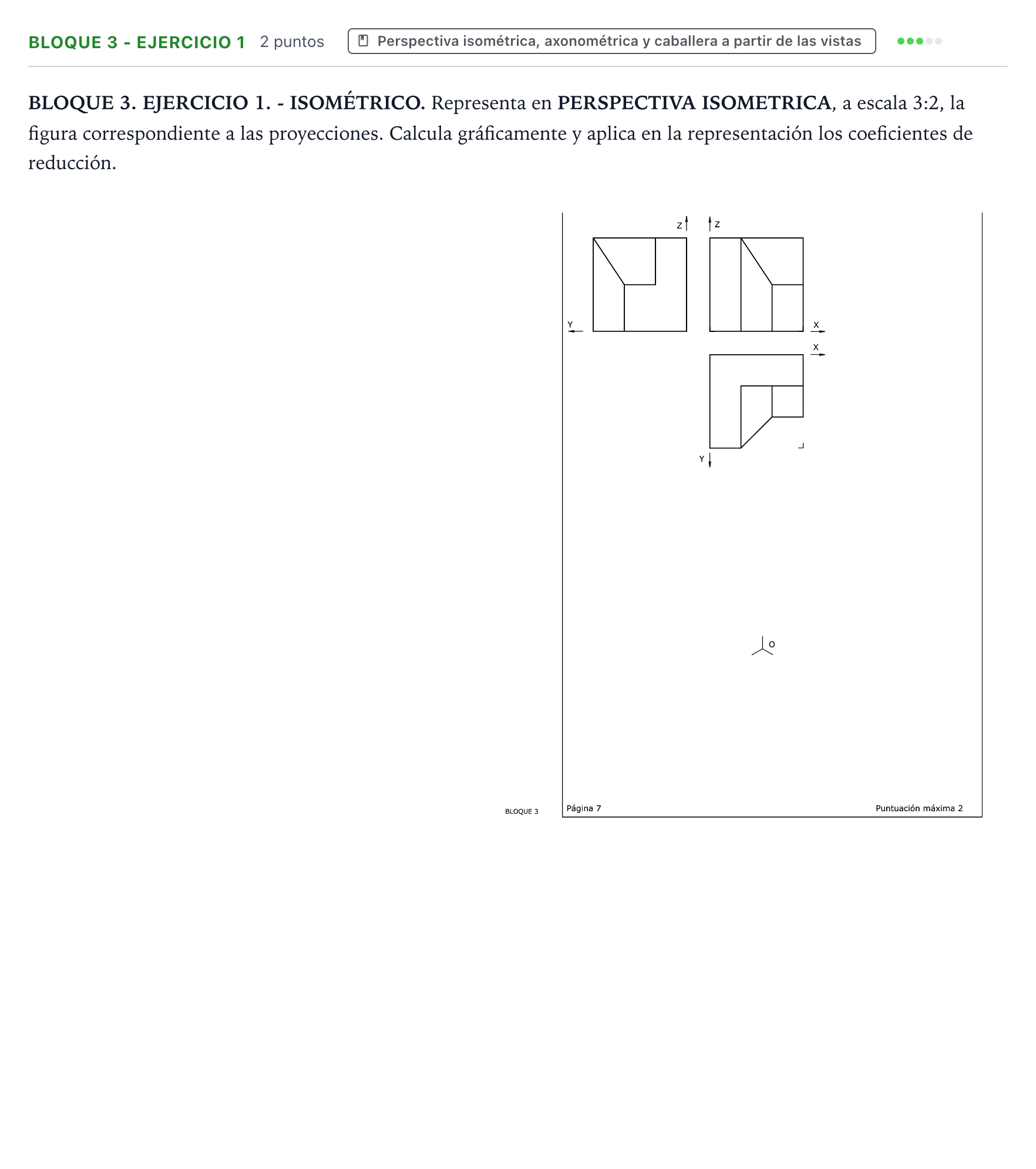

Bloque 3 - Ejercicio 1 · Dibujo técnico II PAU Extremadura Extraordinaria 2026

Representa en PERSPECTIVA ISOMETRICA, a escala 3:2, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: La figura es un cuerpo poliédrico prismático en forma de 'L' en planta con chaflanes inclinados y rebajes escalonados según las vistas diédricas dadas. El trazado debe contener: 1. Construcción gráfica para obtener la reducción isométrica ($C_r = \sqrt{2/3} \approx 0{,}816$) combinada con la escala de ampliación $3:2$. 2. Traslado de las medidas a los tres ejes isométricos a partir del origen $O$. 3. Trazado de las caras planas ortogonales y los planos inclinados/chaflanes correspondientes.
