Bloque 3 - Ejercicio 1 · Dibujo técnico II PAU Extremadura Extraordinaria 2024

Tema: Perspectiva isométrica, axonométrica y caballera a partir de las vistas · Del examen Extraordinaria (2024)

Enunciado

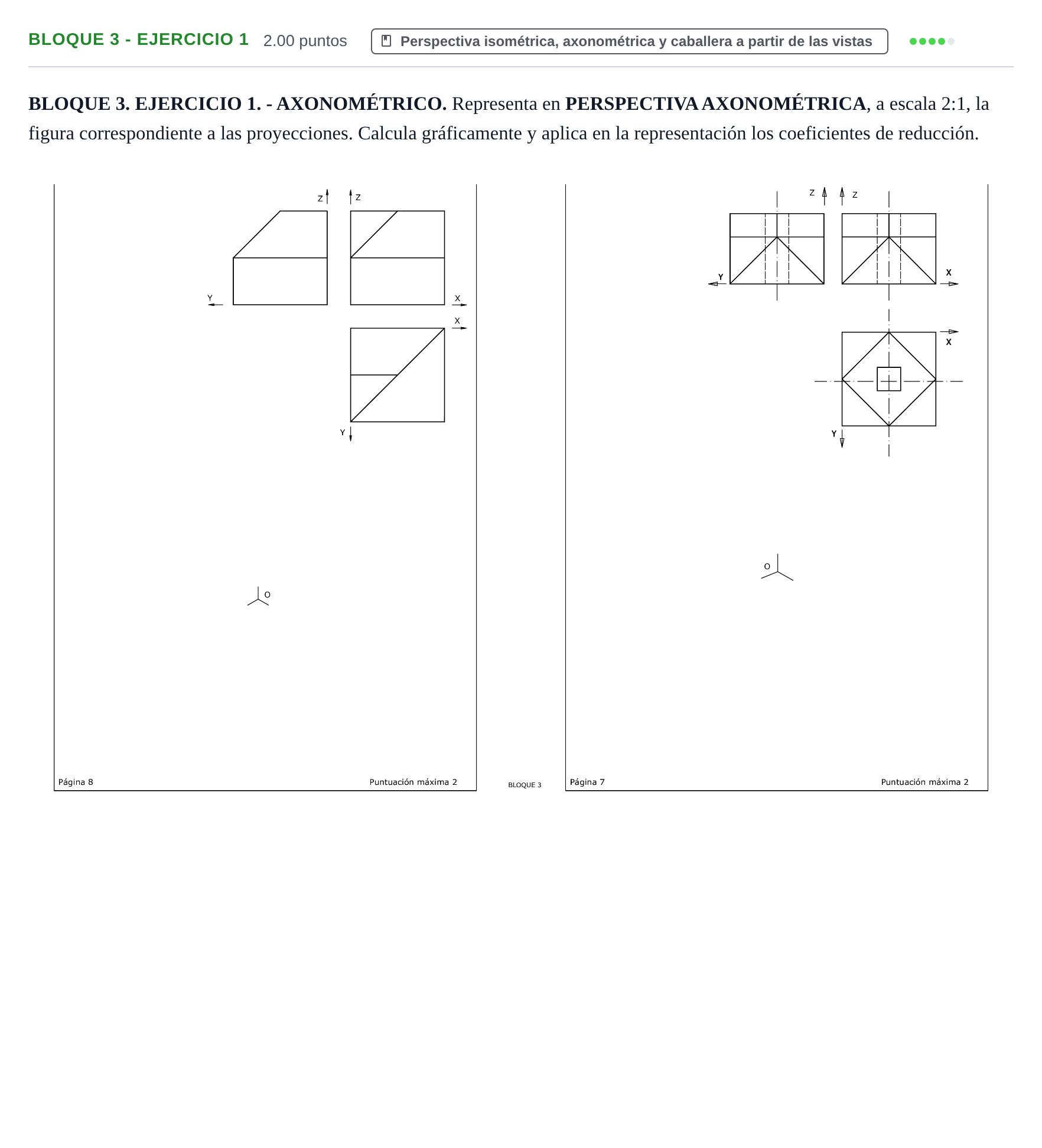

BLOQUE 3. EJERCICIO 1. - AXONOMÉTRICO. Representa en PERSPECTIVA AXONOMÉTRICA, a escala 2:1, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Enunciado: Bloque 3 - Ejercicio 1 · Dibujo técnico II PAU Extremadura Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

Representa en PERSPECTIVA AXONOMÉTRICA, a escala 2:1, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: Representación de la pieza en perspectiva axonométrica a escala 2:1 aplicando los coeficientes de reducción correspondientes a la terna de ejes axonométricos dada. La pieza consta de una base prismática cuadrada sobre la que se dispone una pirámide invertida/troncopiramidal cuadrangular con rebaje o perforación central de sección cuadrada pasante.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
