Bloque 3 - Ejercicio 2 · Dibujo técnico II PAU Extremadura Extraordinaria 2024

Tema: Perspectiva isométrica, axonométrica y caballera a partir de las vistas · Del examen Extraordinaria (2024)

Enunciado

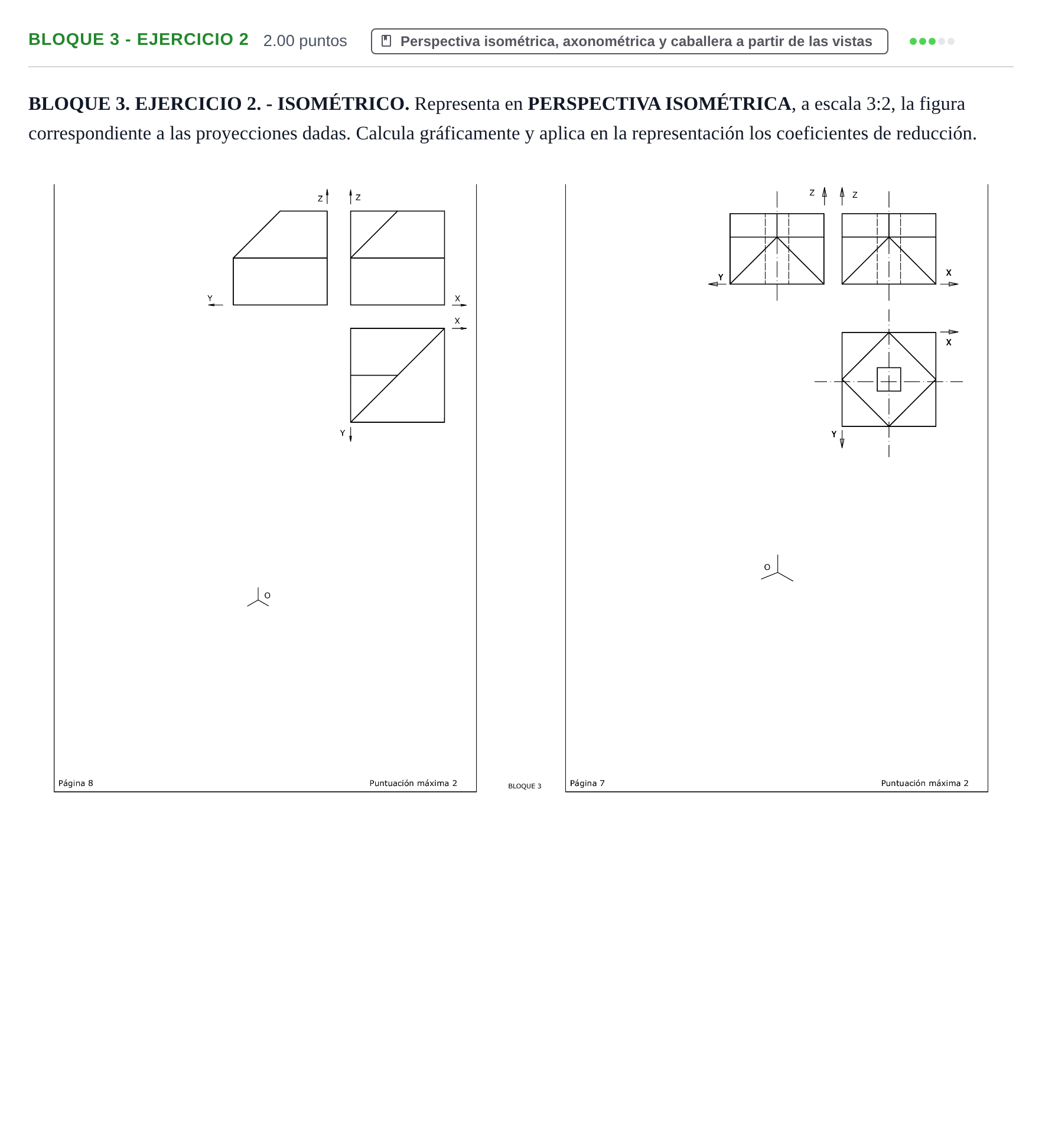

BLOQUE 3. EJERCICIO 2. - ISOMÉTRICO. Representa en PERSPECTIVA ISOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Enunciado: Bloque 3 - Ejercicio 2 · Dibujo técnico II PAU Extremadura Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

Representa en PERSPECTIVA ISOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: Representación de la pieza en perspectiva isométrica a escala 3:2 aplicando el coeficiente de reducción isométrico correspondiente. La pieza presenta una base rectangular/paralelepipédica sobre la cual se disponen planos inclinados triangulares y trapezoidales que configuran un chaflán oblicuo según se aprecia en las vistas diédricas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
