Bloque 3. Ejercicio 1 · Dibujo técnico II PAU Extremadura Extraordinaria 2025

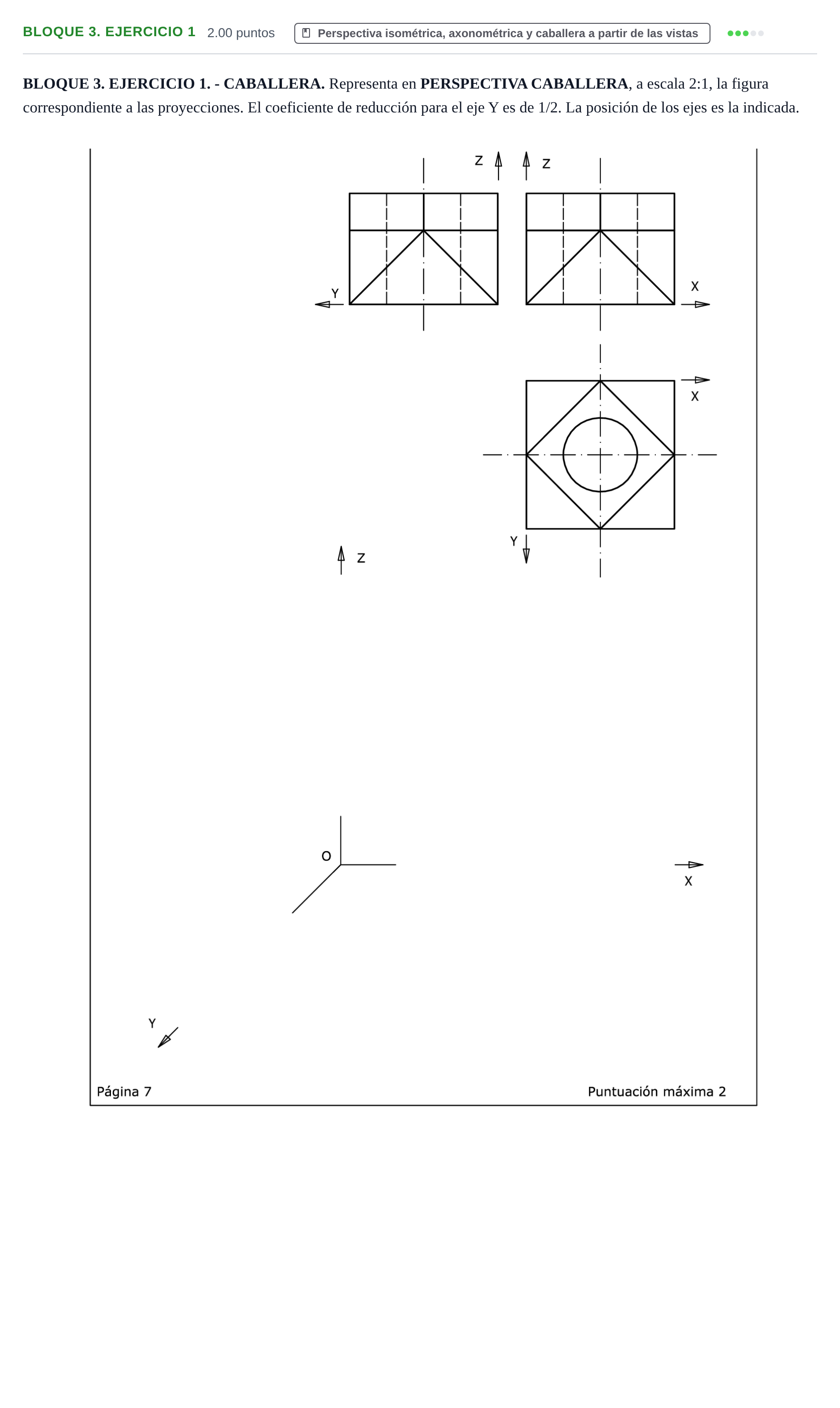

Representa en PERSPECTIVA CABALLERA, a escala 2:1, la figura correspondiente a las proyecciones. El coeficiente de reducción para el eje Y es de 1/2. La posición de los ejes es la indicada.

Solución: Representación de la pieza en perspectiva caballera sobre los ejes dados a escala 2:1 y aplicando coeficiente de reducción de 1/2 sobre el eje Y. La pieza está formada por un prisma cuadrangular de base que contiene un orificio pasante cilíndrico central (que se proyecta en el plano horizontal XOY mediante la elipse correspondiente en perspectiva caballera) y en su parte superior cuatro planos inclinados que confluyen hacia un vértice o aristas según las vistas diédricas.
