Bloque 3. Ejercicio 2 · Dibujo técnico II PAU Extremadura Ordinaria 2024

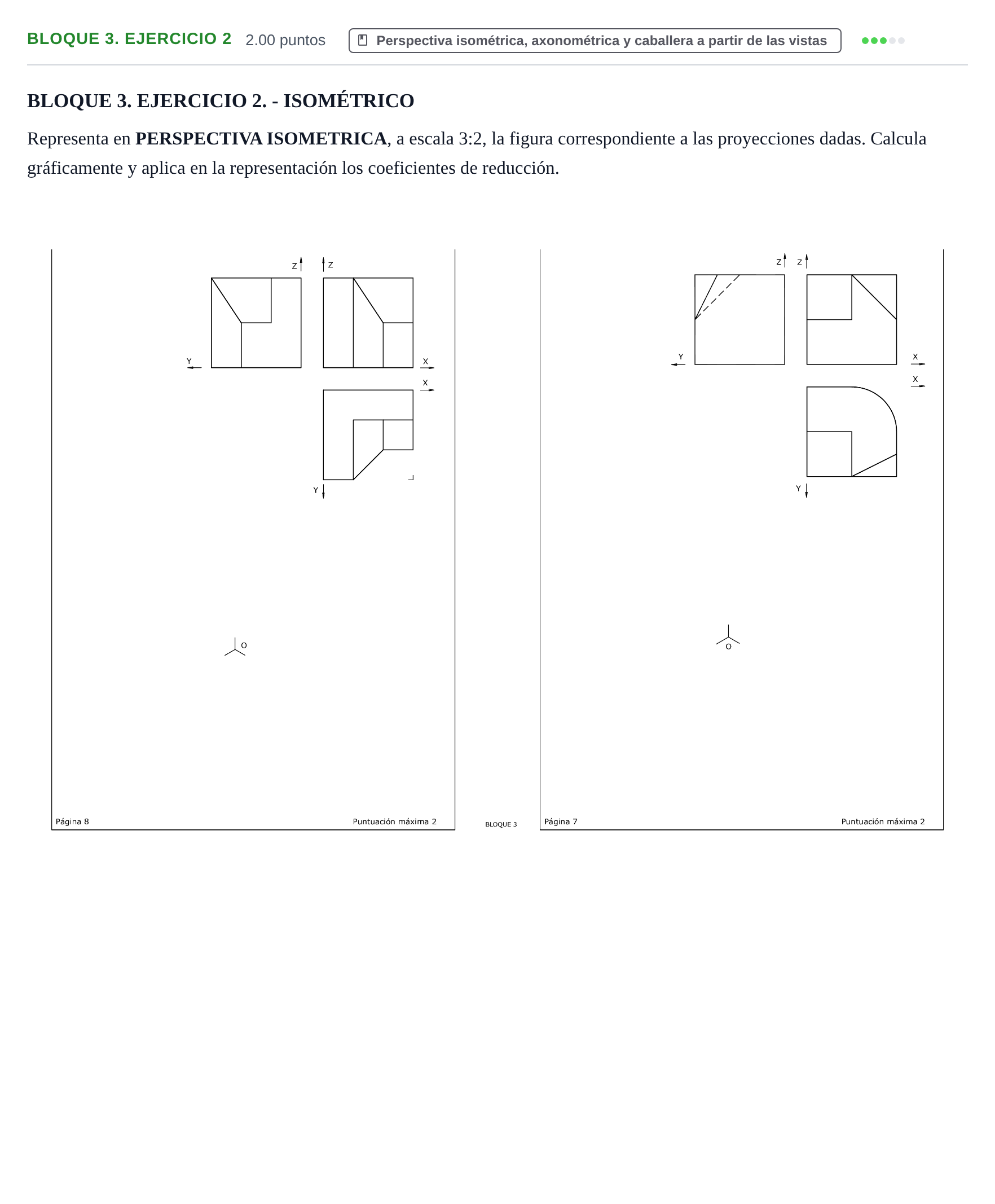

Representa en PERSPECTIVA ISOMETRICA, a escala 3:2, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: La figura es un cuerpo poliédrico con chaflanes oblicuos: 1. Escala y reducción: Aplicar la escala 3:2 junto con el coeficiente de reducción isométrico $(\mu = \sqrt{2/3} \approx 0{,}816)$ mediante construcción gráfica. 2. Construcción del prisma contenedor: Se sitúa en los ejes isométricos a partir del origen $O$ el prisma envolvente con las dimensiones totales reducidas. 3. Vaciados y planos inclinados: Se ubican las aristas paralelas a los ejes y se unen los vértices para delimitar los planos oblicuos (chaflán visible en planta y alzado/perfil). 4. Acabado: Trazado a tinta o lápiz con diferenciación de grosores entre líneas vistas continuas y aristas ocultas.
