Enunciado

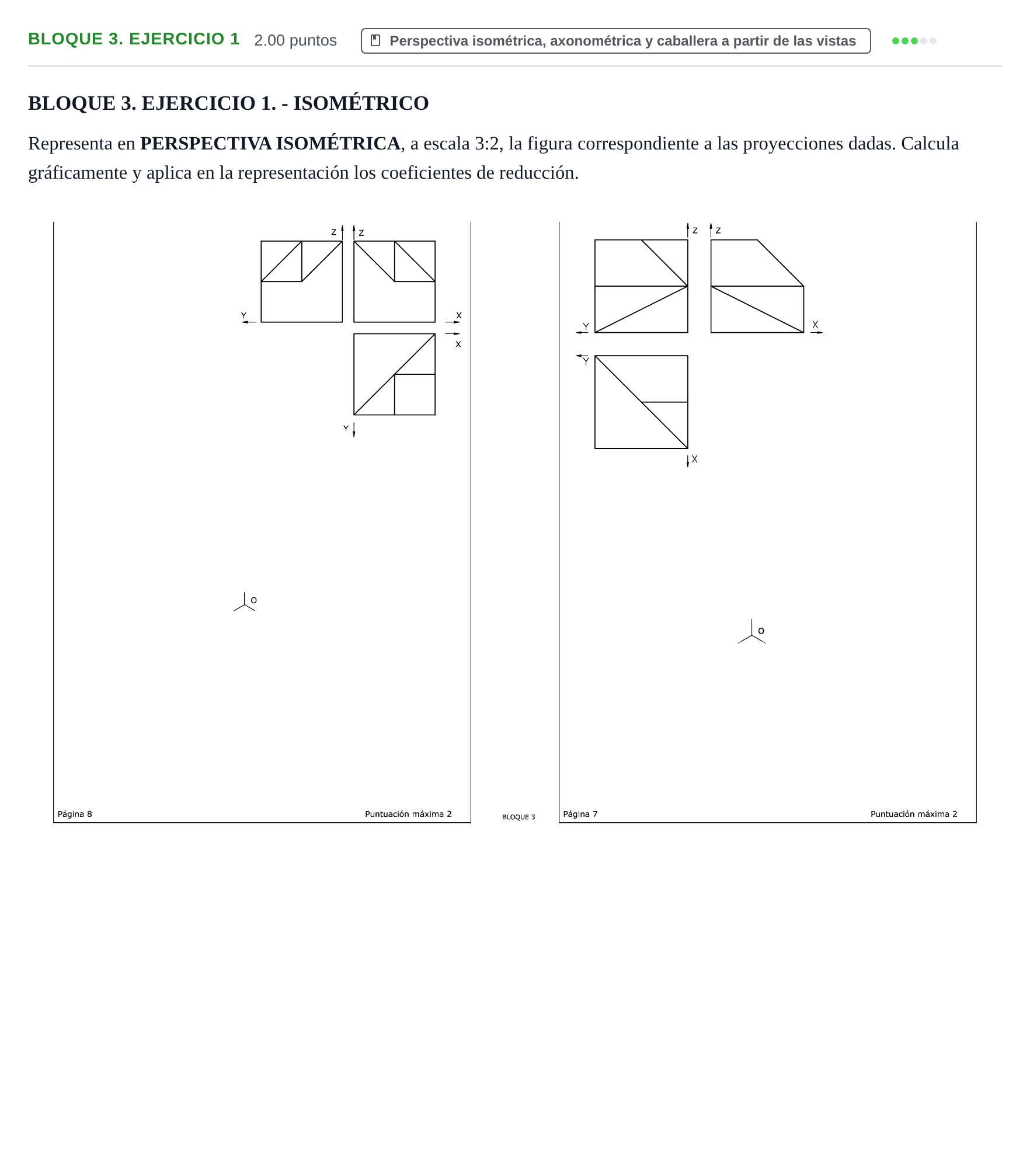

BLOQUE 3. EJERCICIO 1. - ISOMÉTRICO

Representa en PERSPECTIVA ISOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Enunciado: Bloque 3. Ejercicio 1 · Dibujo técnico II PAU Extremadura Extraordinaria 2023

Solución

Según los criterios oficiales de corrección

Representa en PERSPECTIVA ISOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: Pieza representada en perspectiva isométrica a escala 3:2 con el coeficiente de reducción aplicado sobre los tres ejes axonométricos X, Y y Z.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
