Bloque 3. Ejercicio 1 · Dibujo técnico II PAU Extremadura Ordinaria 2024

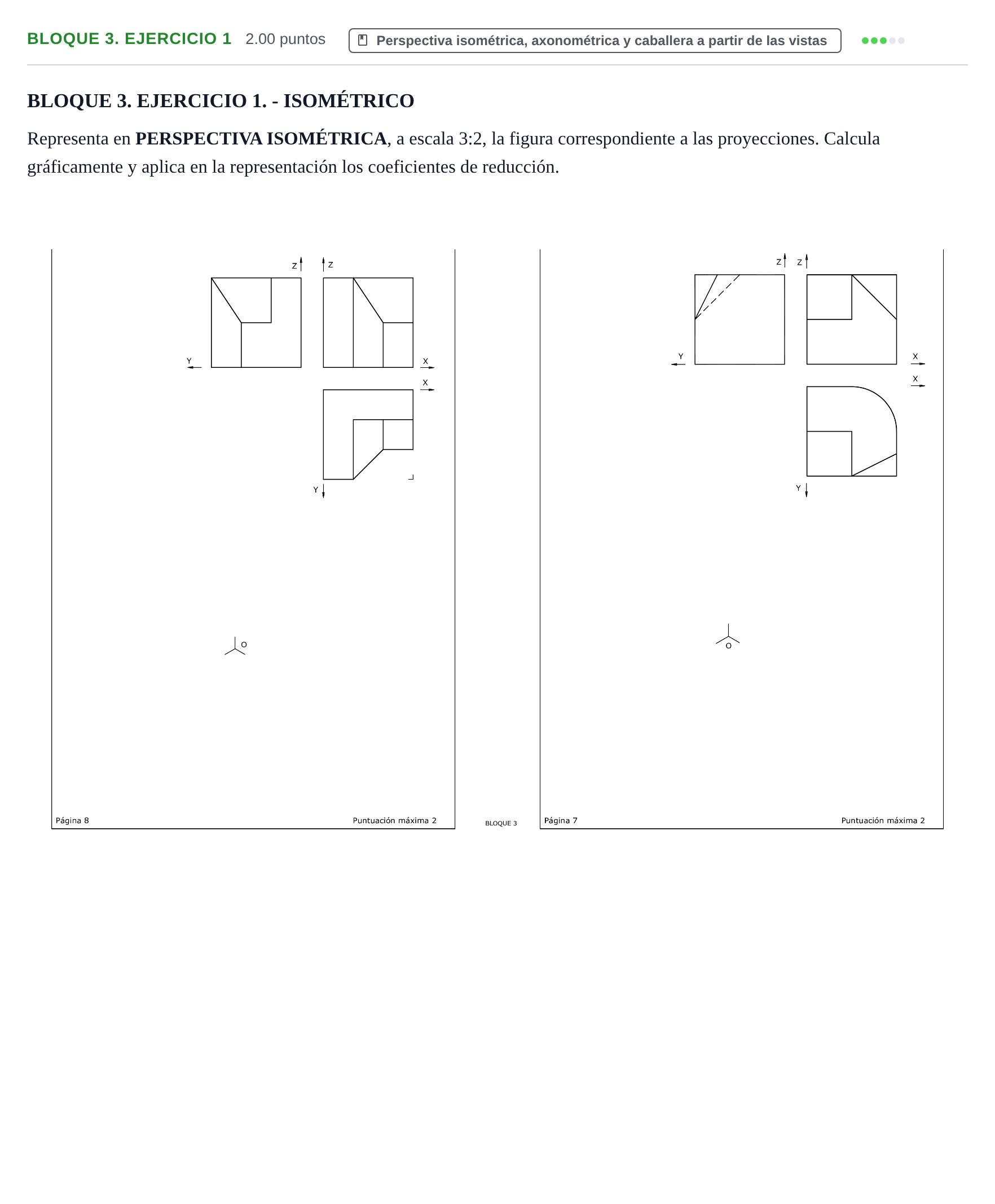

Representa en PERSPECTIVA ISOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: La figura resultante es un prisma base con una esquina cilíndrica de cuarto de cilindro y un plano inclinado o chaflán superior: 1. Escala y reducción isométrica: Se construye la escala combinada $(3/2) \cdot \mu$ mediante construcción gráfica (triángulo rectángulo con catetos proporcionales o abatimiento del plano coordenado a $45^\circ$ y $30^\circ$). 2. Disposición de los ejes: Se transportan las medidas reducidas sobre los ejes isométricos normalizados (formando $120^\circ$ entre sí a partir del origen $O$). 3. Volumen de la pieza: La base presenta un cuadrante curvo en la esquina correspondiente a la planta; en perspectiva isométrica se representa mediante el trazado del óvalo isométrico correspondiente de cuatro centros. 4. Plano inclinado y aristas vistas/ocultas: Se traza el plano inclinado superior según las cotas del alzado y perfil, delineando con línea continua gruesa las aristas vistas y discontinuas las ocultas.
