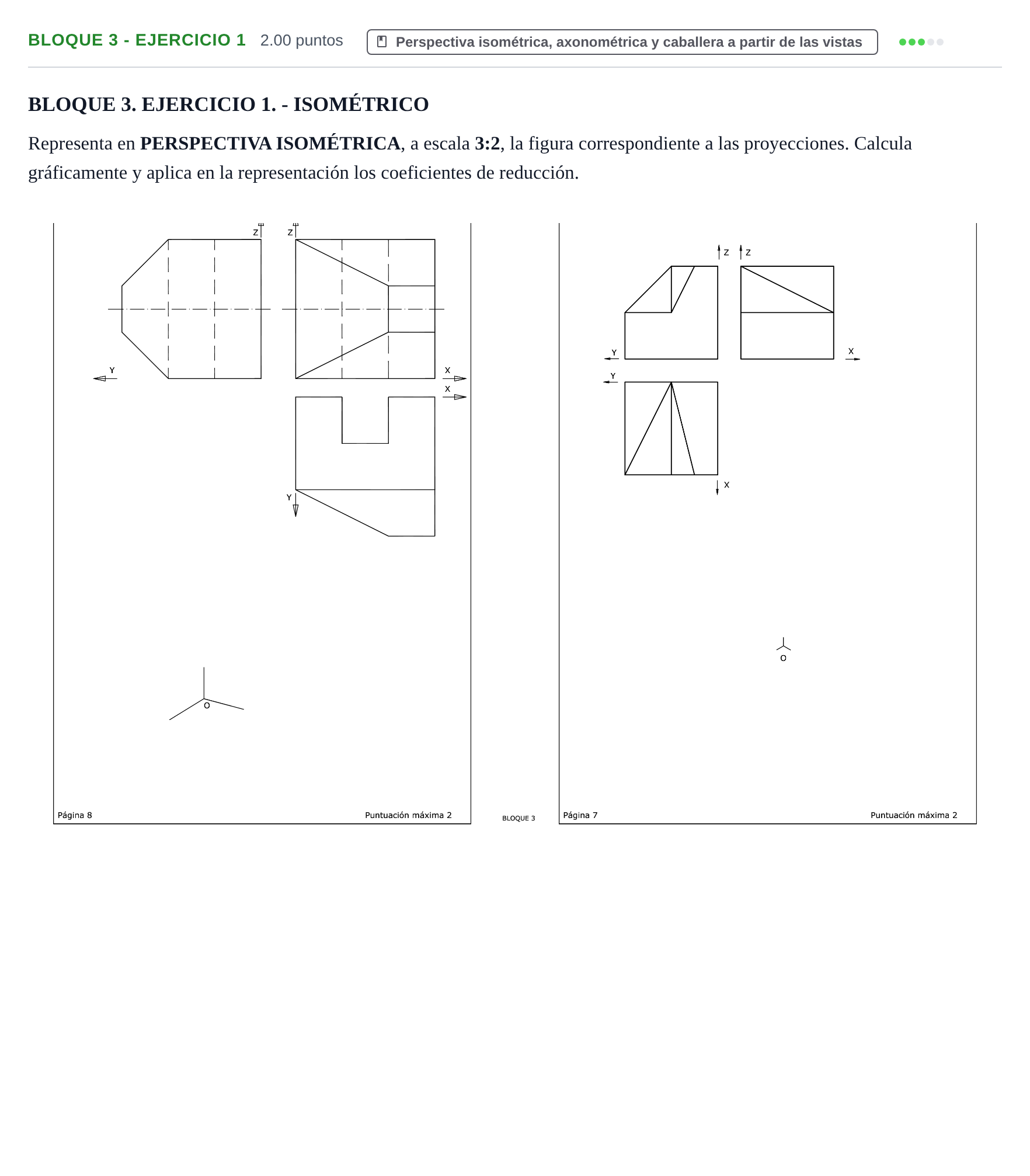

Bloque 3 - Ejercicio 1 · Dibujo técnico II PAU Extremadura Extraordinaria 2022

Representa en PERSPECTIVA ISOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: Perspectiva isométrica de la pieza a escala 3:2 con coeficiente de reducción aplicado en los tres ejes ($C_x = C_y = C_z = \sqrt{2/3} \approx 0{,}816$). La pieza se inscribe en un prisma cúbico que presenta rebajes y planos inclinados piramidales/triangulares según las vistas diédricas dadas.
