Bloque 3 - Ejercicio 1 · Dibujo técnico II PAU Extremadura Ordinaria 2022

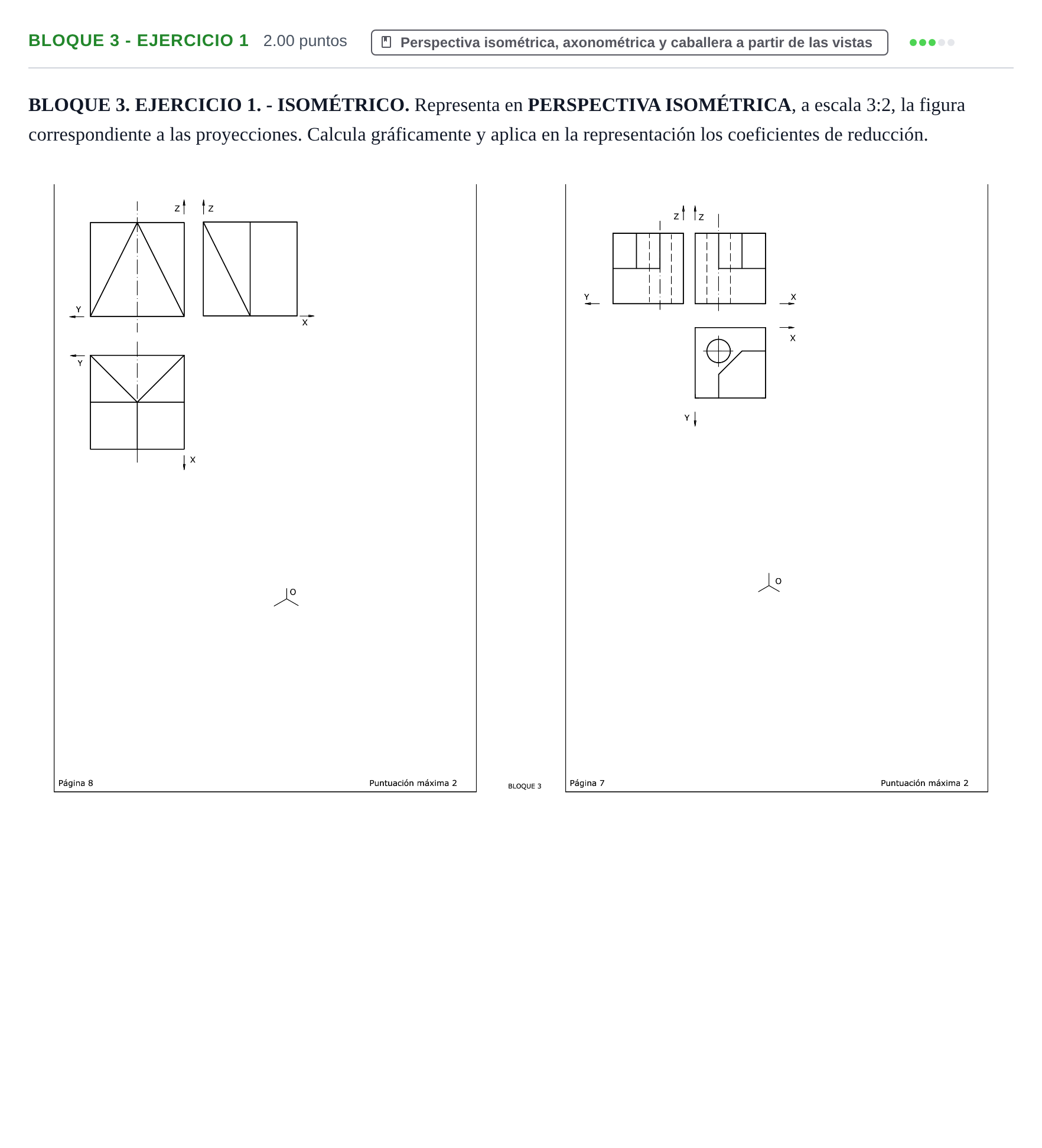

Representa en PERSPECTIVA ISOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: 1. Escala y reducción isométrica: Construcción gráfica de la escala volante 3:2 y posterior aplicación del coeficiente de reducción isométrico ($\mu = \sqrt{2/3} \approx 0{,}816$), o bien cálculo de la escala gráfica combinada $E_c = \frac{3}{2} \cdot \sqrt{\frac{2}{3}} = \sqrt{\frac{3}{2}} \approx 1{,}225$. 2. Caja envolvente: Trazado del prisma envolvente sobre los ejes isométricos a $120^\circ$ a partir del origen $O$. 3. Cuerpo principal: Vaciado del escalonamiento posterior y del chaflán vertical delantero derecho a $45^\circ$. 4. Perforación cilíndrica: Trazado del taladro pasante vertical de eje paralelo a $Z$. En isométrica, la circunferencia en planta se representa mediante un óvalo de cuatro centros o elipse isométrica inscrita en el rombo correspondiente. 5. Aristas vistas y ocultas: Trazado definitivo con diferenciación de grosores según visibilidad.
