Bloque 3 - Ejercicio 2 · Dibujo técnico II PAU Extremadura Ordinaria 2022

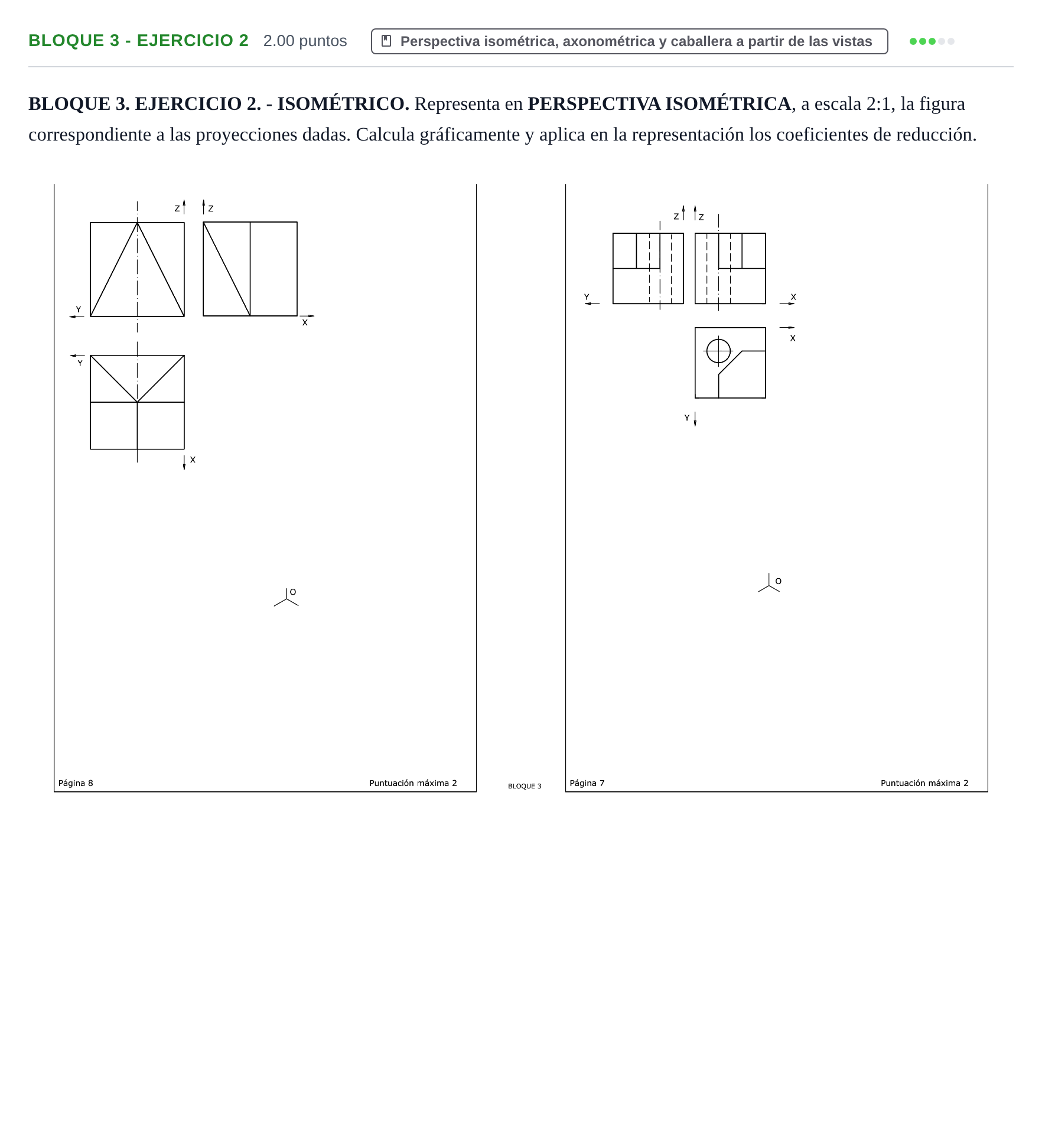

Representa en PERSPECTIVA ISOMÉTRICA, a escala 2:1, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: 1. Escala y reducción isométrica: Construcción gráfica de la escala 2:1 y aplicación gráfica del coeficiente de reducción isométrico ($\mu = \sqrt{2/3} \approx 0{,}816$). Factor total aplicado sobre los ejes: $2 \cdot 0{,}816 = 1{,}633$. 2. Prisma envolvente: Trazado del prisma cúbico envolvente sobre los ejes isométricos a partir del vértice $O$. 3. Planos inclinados y aristas oblicuas: Determinación de los vértices superiores y posteriores uniendo las coordenadas trasladadas con reducción. Los planos inclinados forman superficies triangulares y trapezoidales que confluyen en la arista superior. 4. Aristas vistas y ocultas: Trazado final con línea gruesa continua para las aristas visibles y discontinua para las ocultas.
