Bloque 3 - Ejercicio 2 · Dibujo técnico II PAU Extremadura Extraordinaria 2022
Tema: Perspectiva isométrica, axonométrica y caballera a partir de las vistas · Del examen Extraordinaria (2022)
Enunciado

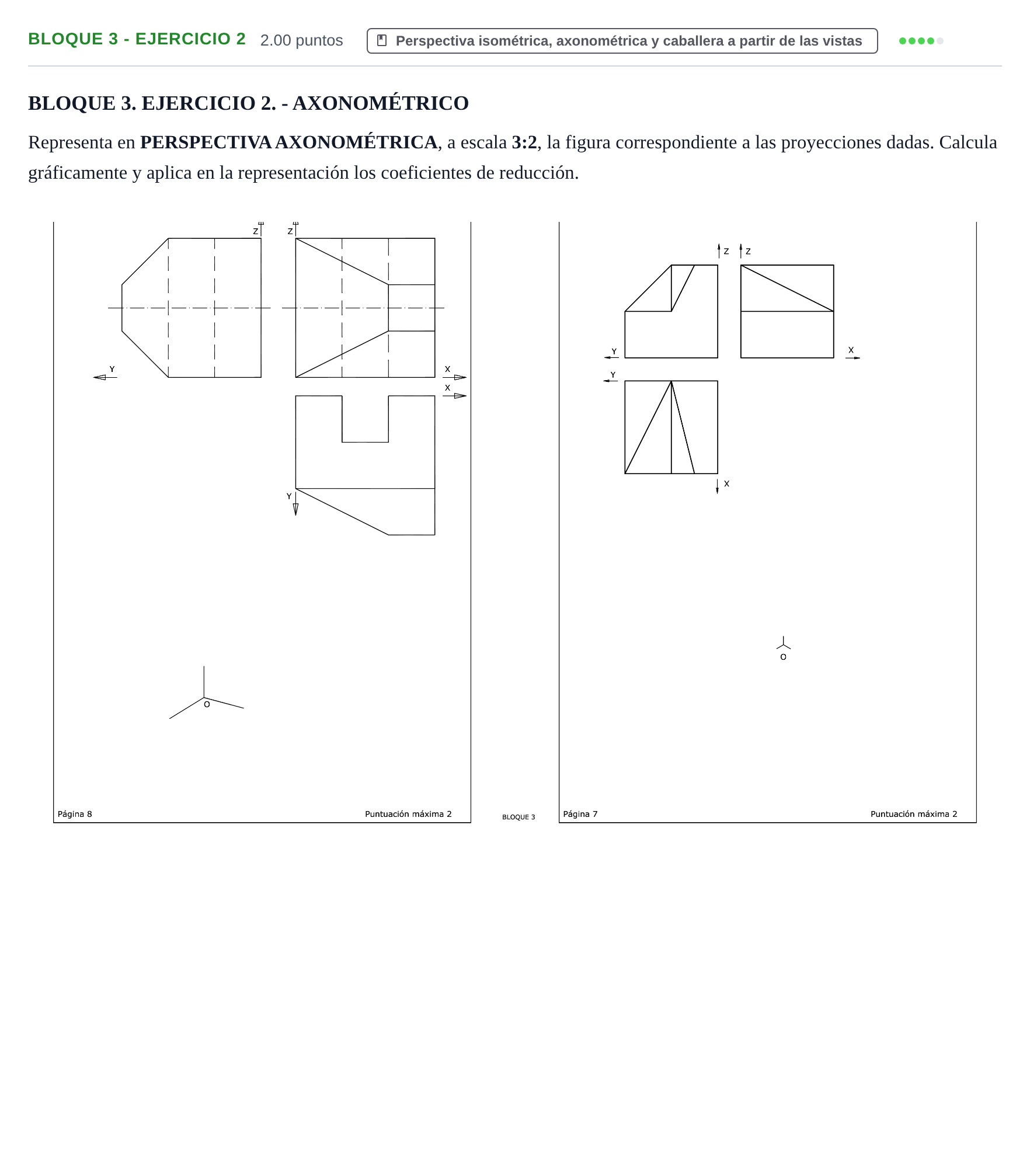

BLOQUE 3. EJERCICIO 2. - AXONOMÉTRICO
Representa en PERSPECTIVA AXONOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.
Solución
Solución de AprenAI (no es la oficial)
Representa en PERSPECTIVA AXONOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.
Solución: Perspectiva axonométrica de la pieza a escala 3:2 con los coeficientes de reducción calculados y aplicados para cada uno de los tres ejes axonométricos dados. La pieza presenta chaflanes simétricos, un vaciado en forma de U en planta y planos inclinados convergentes en el alzado y perfil.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
