Enunciado

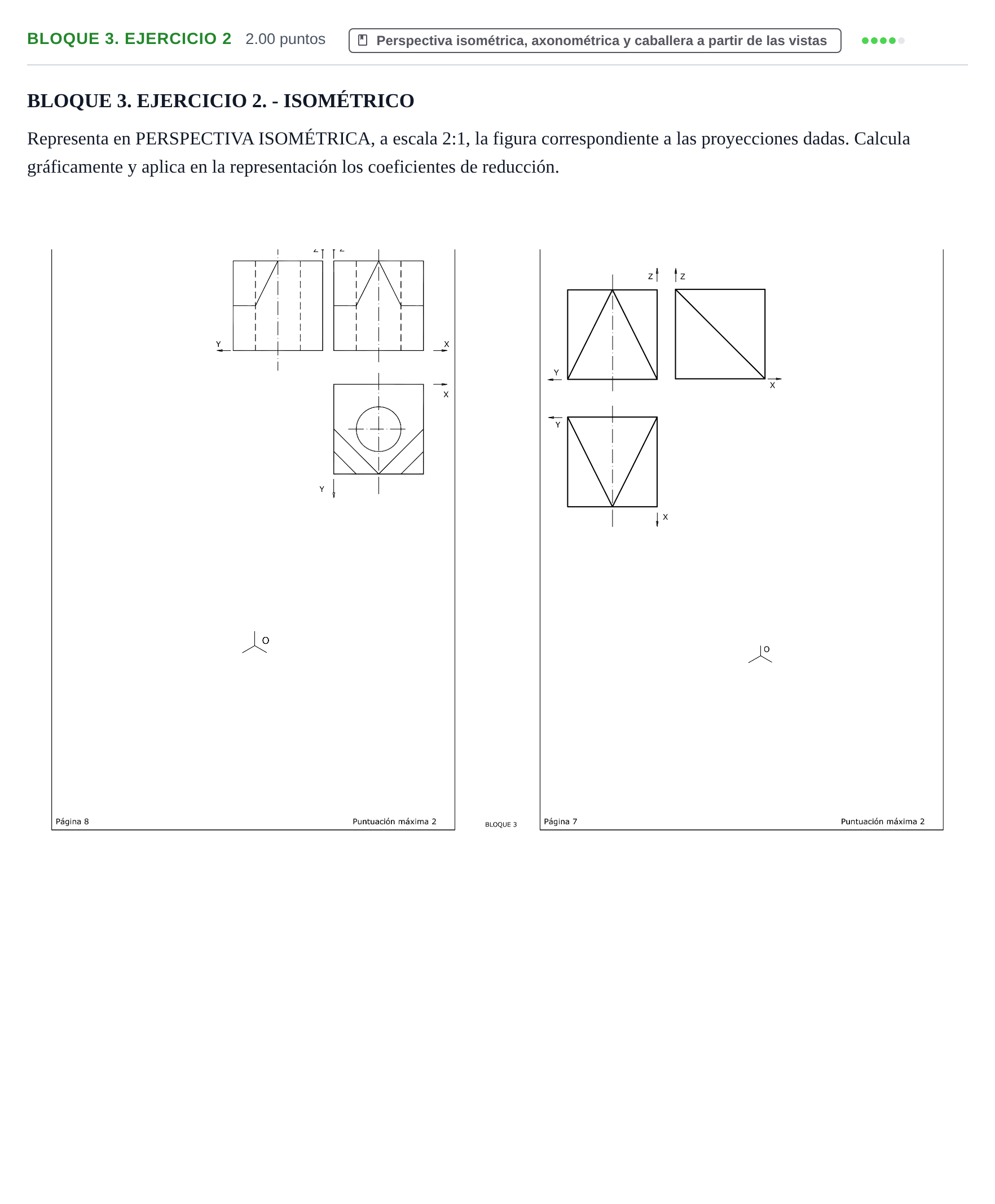

BLOQUE 3. EJERCICIO 2. - ISOMÉTRICO
Representa en PERSPECTIVA ISOMÉTRICA, a escala 2:1, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.
Solución
Según los criterios oficiales de corrección
Representa en PERSPECTIVA ISOMÉTRICA, a escala 2:1, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.
Solución: La figura corresponde a un bloque prismático con una perforación cilíndrica vertical y cortes oblicuos simétricos en las esquinas superiores y chaflanes en la base. Las circunferencias de la perforación se representan como elipses u óvalos isométricos de cuatro centros. Todas las medidas deben duplicarse (escala 2:1) y multiplicarse por el coeficiente de reducción isométrico (aprox. 0,816).
