Bloque 3. Ejercicio 2 · Dibujo técnico II PAU Extremadura Ordinaria 2021
Tema: Perspectiva isométrica, axonométrica y caballera a partir de las vistas · Del examen Ordinaria (2021)
Enunciado

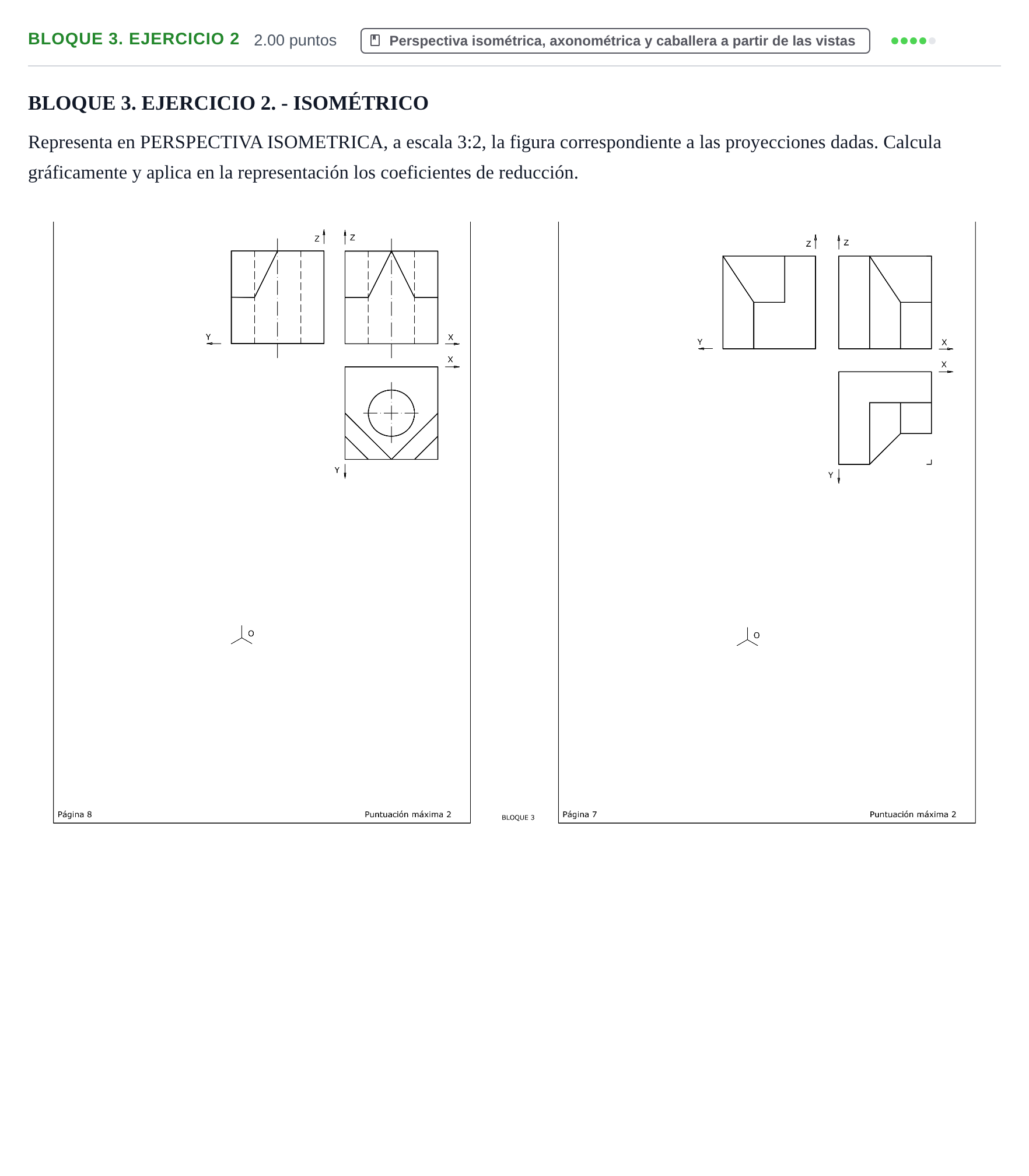

BLOQUE 3. EJERCICIO 2. - ISOMÉTRICO
Representa en PERSPECTIVA ISOMETRICA, a escala 3:2, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.
Solución
Según los criterios oficiales de corrección
Representa en PERSPECTIVA ISOMETRICA, a escala 3:2, la figura correspondiente a las proyecciones dadas. Calcula gráficamente y aplica en la representación los coeficientes de reducción.
Solución: Resolución gráfica en perspectiva isométrica de la pieza: - Construcción gráfica de la escala combinada con el coeficiente de reducción isométrico. - Trazado del cuerpo principal con las caras inclinadas (chaflanes laterales simétricos). - Representación del taladro cilíndrico pasante vertical mediante el óvalo isométrico de cuatro centros correspondiente en la base superior e inferior visible.
