Bloque 3. Ejercicio 1 · Dibujo técnico II PAU Extremadura Ordinaria 2021

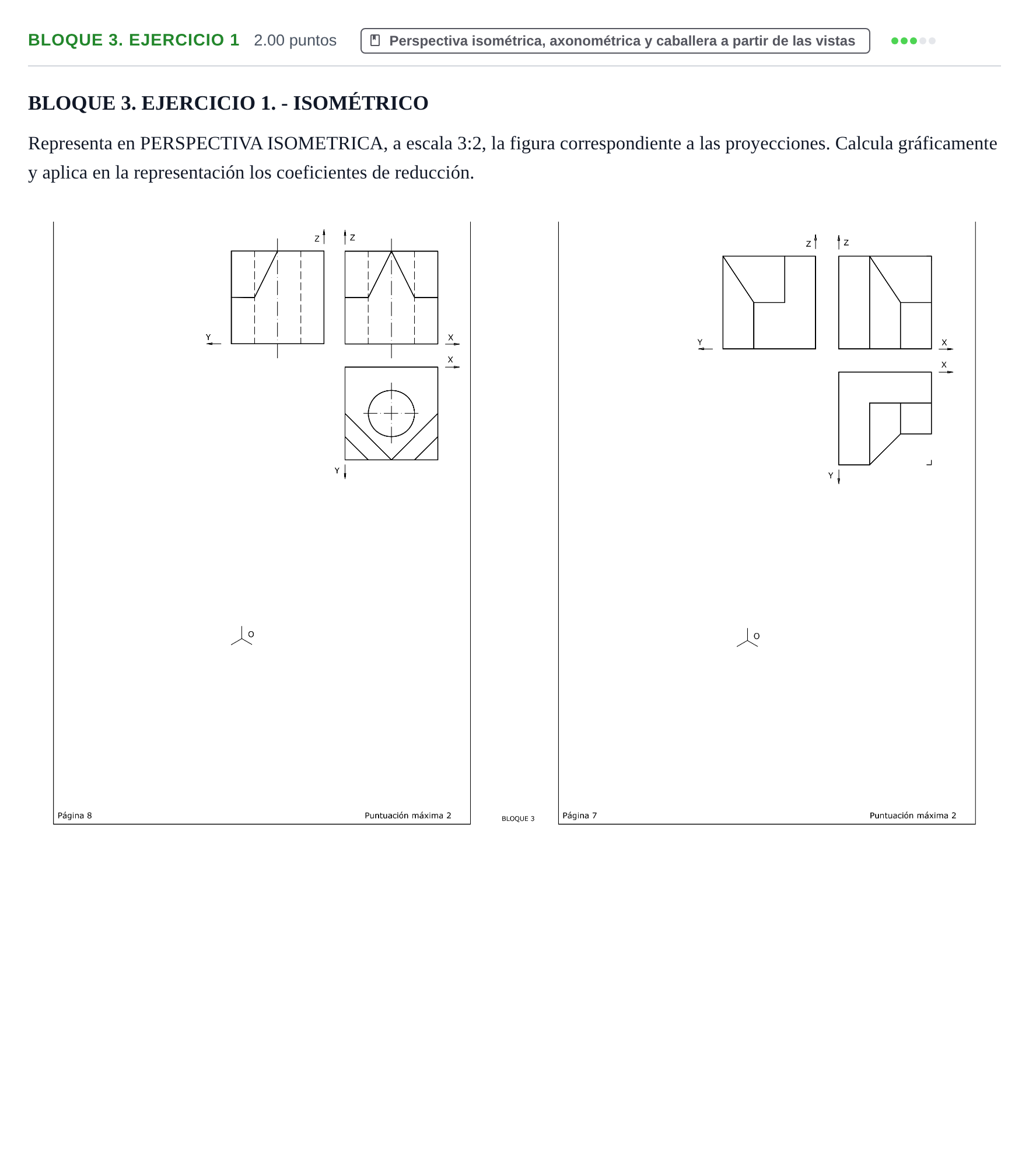

Representa en PERSPECTIVA ISOMETRICA, a escala 3:2, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: Resolución gráfica en perspectiva isométrica de la pieza: - Construcción gráfica de la escala combinada: escala $3:2$ con coeficiente de reducción isométrico $\mu = \sqrt{2/3} \approx 0{,}816$. - Dibujo del bloque prismático inicial en los ejes isométricos a $120^\circ$. - Vaciado del escalón en L y del plano inclinado achaflanado según se define en las vistas diédricas.
