Bloque 3. Ejercicio 1 · Dibujo técnico II PAU Extremadura Extraordinaria 2021

Tema: Perspectiva isométrica, axonométrica y caballera a partir de las vistas · Del examen Extraordinaria (2021)

Enunciado

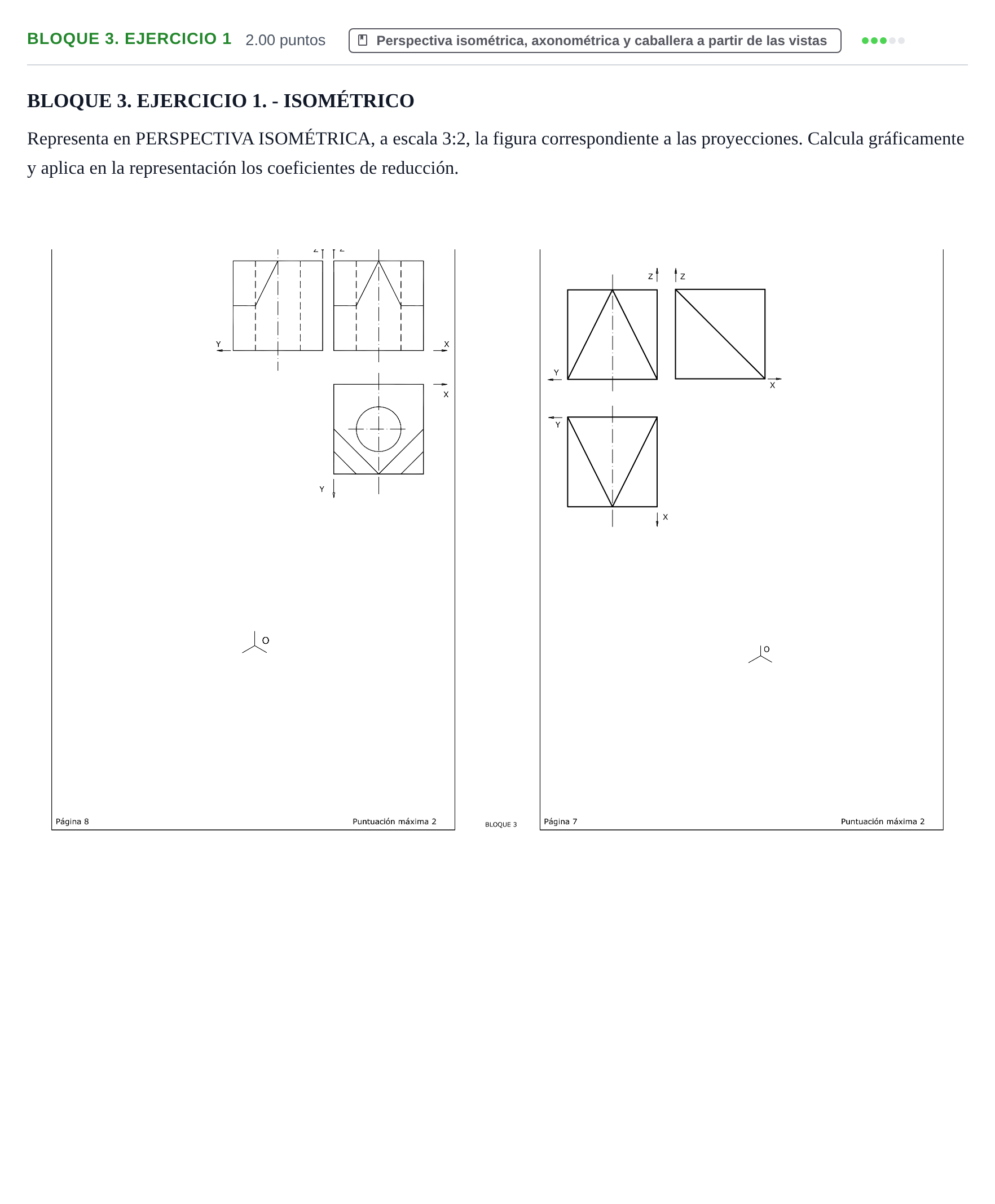

BLOQUE 3. EJERCICIO 1. - ISOMÉTRICO

Representa en PERSPECTIVA ISOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Enunciado: Bloque 3. Ejercicio 1 · Dibujo técnico II PAU Extremadura Extraordinaria 2021

Solución

Según los criterios oficiales de corrección

Representa en PERSPECTIVA ISOMÉTRICA, a escala 3:2, la figura correspondiente a las proyecciones. Calcula gráficamente y aplica en la representación los coeficientes de reducción.

Solución: La pieza se inscribe en un cuboide o prisma cuadrangular. Consta de dos planos inclinados simétricos que forman una cuña o pirámide superior con aristas que convergen en el punto medio superior, según se deduce del alzado, perfil y planta. Se deben aplicar las reducciones correspondientes a los tres ejes isométricos multiplicadas por la escala 3:2.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
