Pregunta B2 · Dibujo técnico II PAU Castilla y León Ordinaria 2021

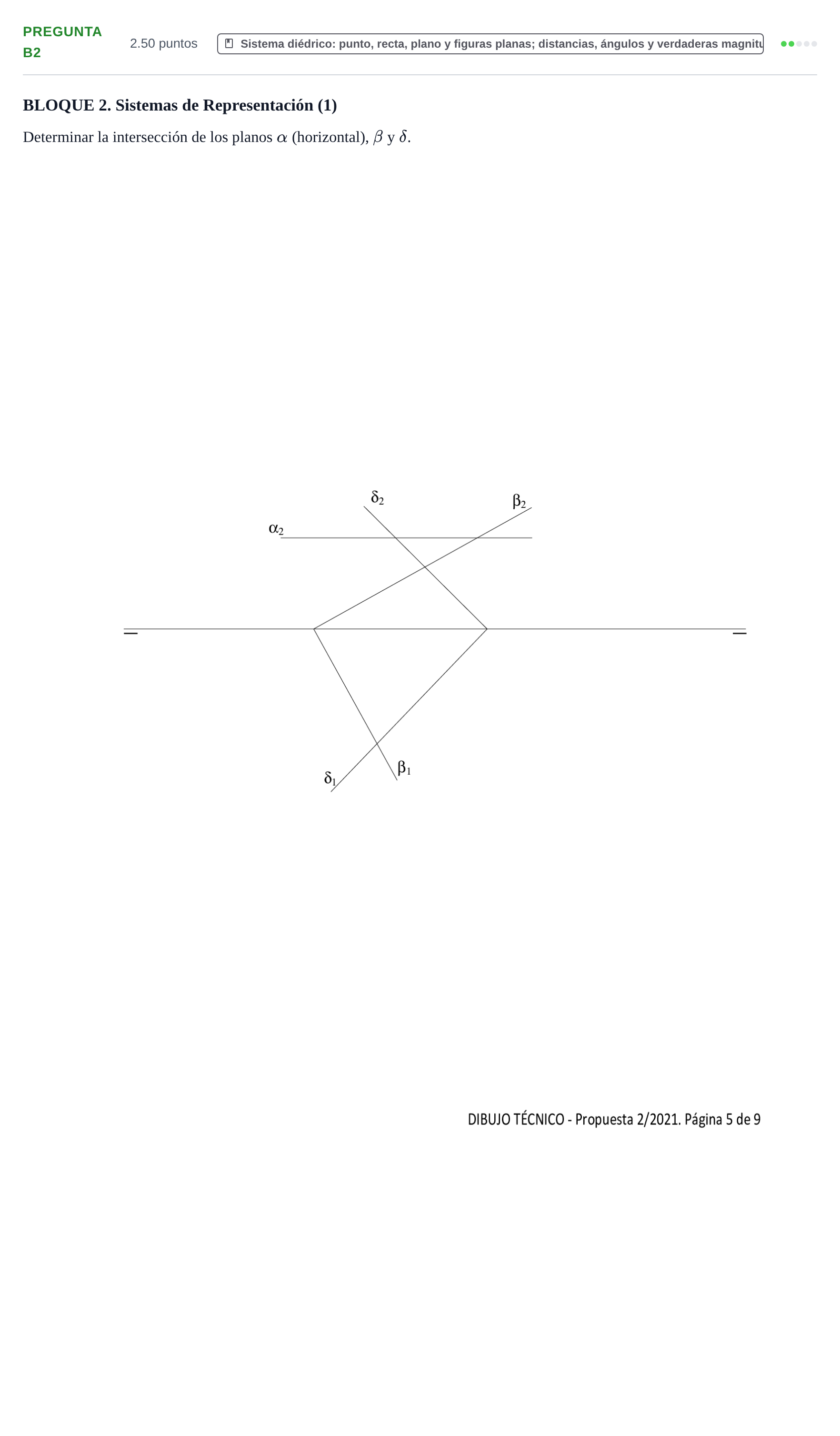

Determinar la intersección de los planos α (horizontal), β y δ.

Solución: Punto de intersección $I(I_1, I_2)$ común a los tres planos: - Proyección vertical $I_2$: situada sobre la traza vertical $\alpha_2$ del plano horizontal. - Proyección horizontal $I_1$: obtenida bajando una línea de referencia desde $I_2$ hasta la proyección horizontal $r_1$ de la recta de corte entre $\beta$ y $\delta$ (o bien como intersección $s_1 \cap t_1$ de las horizontales de plano contenidas en $\alpha$).
