Pregunta 2 - Ejercicio 2a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2026

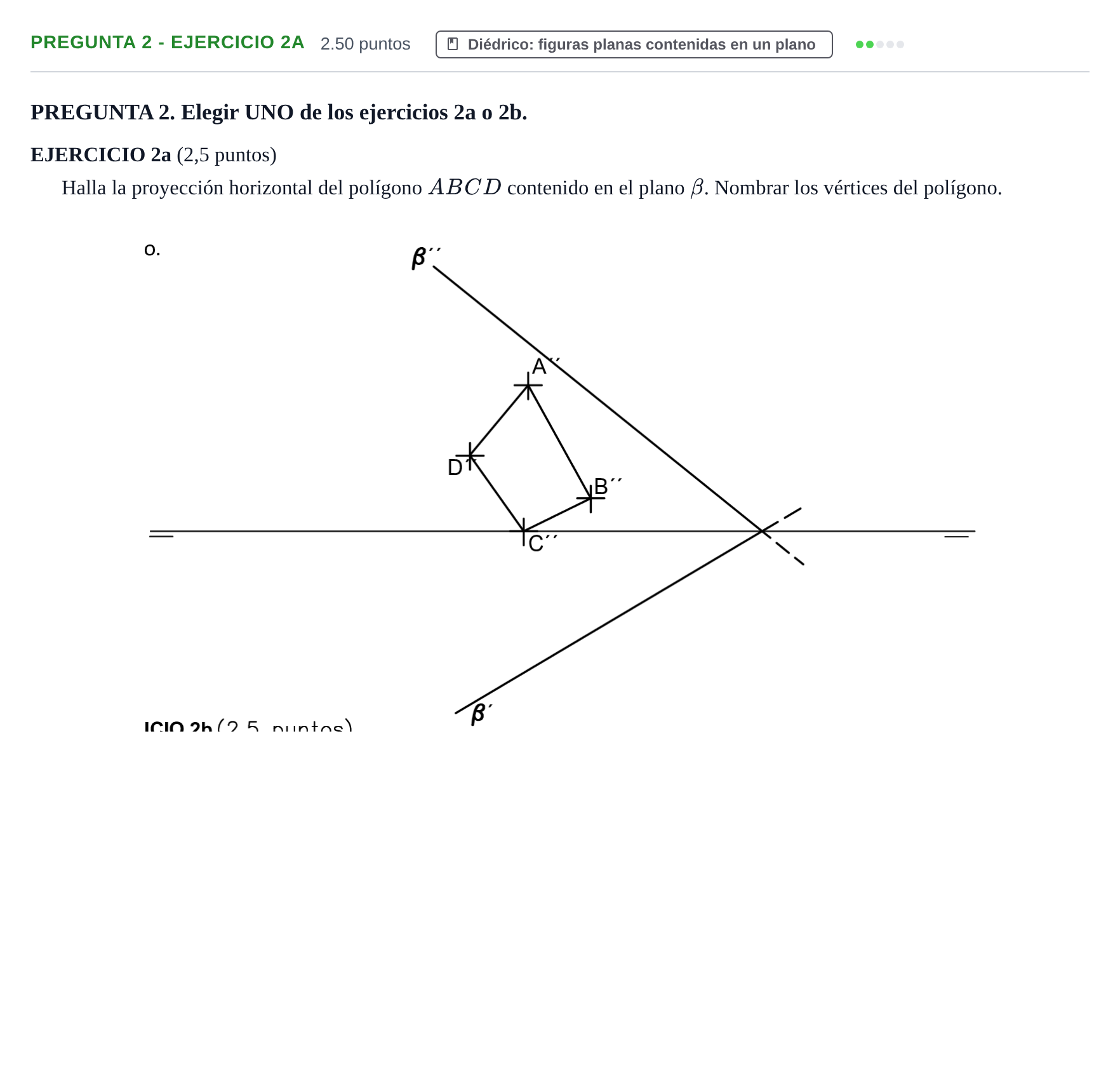

Halla la proyección horizontal del polígono ABCD contenido en el plano β. Nombrar los vértices del polígono.

Solución: 1. El vértice $C''$ se encuentra sobre la línea de tierra, por lo que pertenece a la traza horizontal $\beta'$ del plano; se proyecta directamente sobre $\beta'$ mediante una perpendicular a la línea de tierra, obteniendo $C'$. 2. Para cada uno de los restantes vértices ($A''$, $B''$, $D''$), se traza por su proyección vertical una recta horizontal del plano $\beta$ (paralela a la línea de tierra), cuya traza vertical se sitúa en $\beta''$. 3. Desde esa traza vertical, se baja perpendicular a la línea de tierra hasta cortarla, y desde allí se traza la proyección horizontal de la recta (paralela a $\beta'$). 4. Se bajan perpendiculares a la línea de tierra desde $A''$, $B''$ y $D''$ hasta cortar a sus respectivas rectas horizontales, obteniendo las proyecciones $A'$, $B'$ y $D'$. 5. Se unen los puntos $A'-B'-C'-D'$ para trazar la proyección horizontal del polígono y se rotulan correctamente todos los vértices.
