BLOQUE 2. EJERCICIO 2d · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2022

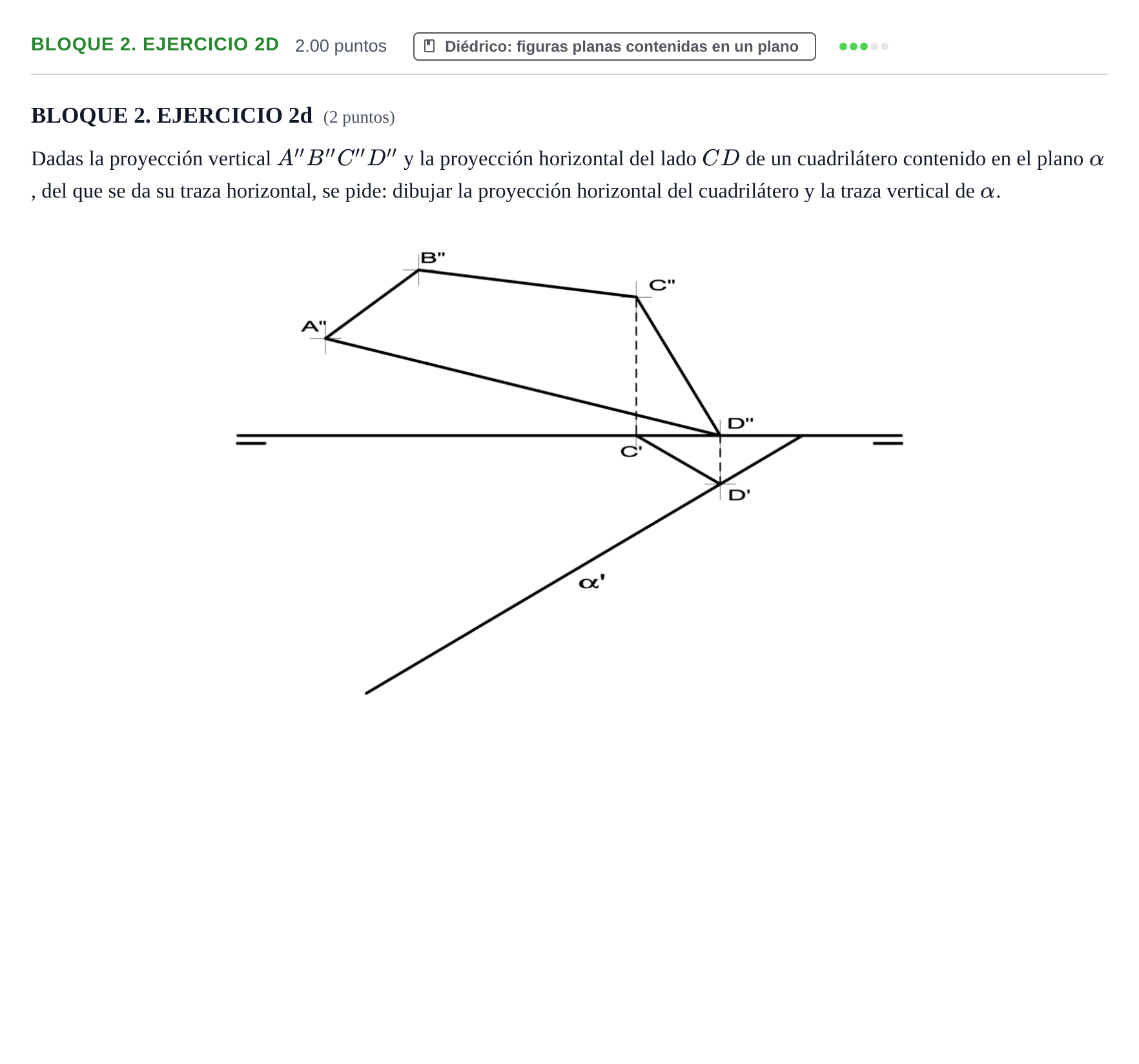

Dibujar la proyección horizontal del cuadrilátero y la traza vertical de α.

Solución: 1. Traza vertical del plano $\alpha$: - Se prolonga la recta $CD$ en ambas proyecciones ($r' = C'D'$ y $r'' = C''D''$). - La traza horizontal $H_r$ se sitúa en $r'$ con cota cero (en la línea de tierra está $H_r''$), perteneciendo $H_r$ a $\alpha'$. - La traza vertical $V_r$ se sitúa en $r''$ con alejamiento cero (en la línea de tierra está $V_r'$). - La traza vertical $\alpha''$ pasa por el punto de intersección de $\alpha'$ con la línea de tierra y por la traza vertical $V_r''$. 2. Proyecciones horizontales de A y B: - Se hacen pasar rectas notables contenidas en $\alpha$ (rectas horizontales o frontales) por los puntos $A''$ y $B''$. - Mediante rectas horizontales: por $A''$ y $B''$ se trazan paralelas a la línea de tierra hasta cortar a $\alpha''$, determinando sus trazas verticales $V''$; desde allí se baja perpendicularmente a la línea de tierra y se trazan paralelas a $\alpha'$, situando sobre ellas $A'$ y $B'$ en sus correspondientes líneas de referencia verticales. 3. Proyección horizontal del cuadrilátero: - Se unen los vértices $A', B', C', D'$ para formar el cuadrilátero completo, nombrando correctamente todos los vértices.
